PIP‑5A Puszka instalacyjna rozgałęźna 5×4 mm²
Koszt wysyłki: od 20,00 zł
Numer katalogowy: PIP‑5A - 5×4 mm²
Stan produktu: Nowy
Gwarancja: 3 lata
- Opis produktu
PIP‑5A - przeciwpożarowa puszka instalacyjna rozgałęźna 5×4 mm² (E60/E90)
PIP‑5A to certyfikowana przeciwpożarowa puszka instalacyjna rozgałęźna, przeznaczona do stosowania w systemach sygnalizacji pożarowej (SSP) jako element zespołu kablowego.
Jej zadaniem jest utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału w warunkach pożaru, zgodnie z normą DIN 4102‑12, w klasach podtrzymania funkcji E60 oraz E90 .
Model PIP‑5A umożliwia łączenie i rozgałęzianie przewodów o 5 żyłach, o przekroju do 4 mm², w układzie prostym lub kątowym (90°). To rozwiązanie idealne dla instalacji PPOŻ, w których wymagane jest bezpieczne rozdzielenie linii sygnalizacyjnych oraz prowadzenie wielu torów prądowych.
Najważniejsze cechy PIP‑5A
W ściankach bocznych znajdują się przepusty z tworzywa uniepalnionego, umożliwiające wprowadzenie przewodów o średnicy 19 mm.
Dodatkowe dwa przepusty od podłoża pozwalają na prowadzenie linii pionowych lub ukrytych w konstrukcji budynku .
Kostki ceramiczne - układ piętrowy
Przetłoczenie pod kostkami zwiększa wytrzymałość mechaniczną puszki w trakcie pożaru .
Zasada działania
PIP‑5A to certyfikowana przeciwpożarowa puszka instalacyjna rozgałęźna, przeznaczona do stosowania w systemach sygnalizacji pożarowej (SSP) jako element zespołu kablowego.
Jej zadaniem jest utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału w warunkach pożaru, zgodnie z normą DIN 4102‑12, w klasach podtrzymania funkcji E60 oraz E90 .
Model PIP‑5A umożliwia łączenie i rozgałęzianie przewodów o 5 żyłach, o przekroju do 4 mm², w układzie prostym lub kątowym (90°). To rozwiązanie idealne dla instalacji PPOŻ, w których wymagane jest bezpieczne rozdzielenie linii sygnalizacyjnych oraz prowadzenie wielu torów prądowych.
Najważniejsze cechy PIP‑5A
- odporność ogniowa E60 / E90
- pełna zgodność z dokumentami CNBOP‑PIB (Certyfikat + KOT)
- rozgałęzienie linii w układzie prostym lub 90°
- możliwość prowadzenia przewodów 5×4 mm²
- 8 wejść kablowych (w tym 2 od podłoża) dla przewodów ⌀19 mm
- 8 ceramicznych kostek zaciskowych ułożonych piętrowo
- stopniowane przepusty z tworzywa uniepalnionego
- obudowa z blachy malowanej proszkowo (kolor czerwony)
- miejsce do podłączenia uziemienia
- wysoka odporność mechaniczna i termiczna
- dostępna wersja w kolorze białym (na zamówienie)
- Model: PIP‑5A
- Typ: puszka instalacyjna przeciwpożarowa – rozgałęźna
- Przekrój przewodu: do 4 mm²
- Liczba żył: 5
- Średnica kabla: do ⌀19 mm
- Wejścia kablowe: 8 (6 bocznych + 2 od podłoża)
- 4 kostki ceramiczne (dolna warstwa) – 3 tory prądowe każda
- 4 kostki ceramiczne (górna warstwa) – 2 tory prądowe każda
- Materiał obudowy: stal malowana proszkowo
- Kolor: czerwony (opcjonalnie biały)
- Odporność ogniowa: E60 / E90
- Krajowy Certyfikat Stałości Właściwości Użytkowych Nr 063‑UWB‑0623
- Krajowa Ocena Techniczna CNBOP‑PIB‑KOT‑2019/2024/0113‑3704
- Montaż: natynkowy (ściana / sufit)
- systemy sygnalizacji pożarowej (SSP)
- linie sterujące urządzeniami PPOŻ
- instalacje oddymiania i klap dymowych
- instalacje DSO (sygnalizatory, głośniki)
- obiekty przemysłowe, magazynowe, biurowe
- miejsca wymagające zachowania ciągłości działania w pożarze

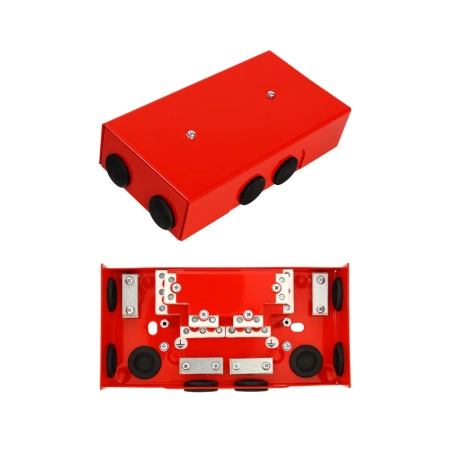

- Budowa puszki PIP‑5A
- Puszka składa się z:
- pokrywy mocowanej dwoma wkrętami z podkładkami gumowymi,
- prostokątnej podstawy z przepustami i kostkami ceramicznymi.
W ściankach bocznych znajdują się przepusty z tworzywa uniepalnionego, umożliwiające wprowadzenie przewodów o średnicy 19 mm.
Dodatkowe dwa przepusty od podłoża pozwalają na prowadzenie linii pionowych lub ukrytych w konstrukcji budynku .
Kostki ceramiczne - układ piętrowy
- W puszce zastosowano 8 kostek ceramicznych:
- dolna warstwa: 4 kostki × 3 tory prądowe
- górna warstwa: 4 kostki × 2 tory prądowe
Przetłoczenie pod kostkami zwiększa wytrzymałość mechaniczną puszki w trakcie pożaru .
Zasada działania
- PIP‑5A zapewnia ciągłość dostawy energii elektrycznej lub sygnału w warunkach pożaru.
- W połączeniu z odpowiednim kablem i mocowaniem tworzy zespół kablowy E60/E90, który umożliwia działanie urządzeń przeciwpożarowych podczas akcji ratowniczej.
- Zamocować puszkę do ściany lub sufitu przy użyciu stalowych tulei rozporowych.
- Wprowadzić przewody przez boczne przepusty lub wejścia od podłoża.
- Podłączyć wejście, wyjście oraz rozgałęzienie linii do osobnych zacisków.
- Podłączyć uziemienie do dedykowanego punktu.
- Zamknąć pokrywę i dokręcić wkręty z podkładkami gumowymi.
- Montaż wykonać zgodnie z dokumentacją CNBOP‑PIB oraz KOT .
- pełna zgodność z CNBOP‑PIB
- odporność ogniowa E60/E90
- możliwość prowadzenia 5 żył o przekroju 4 mm²
- szybki montaż dzięki wsuwanym przepustom
- wysoka trwałość i odporność na warunki pożarowe
- idealna do rozbudowanych instalacji PPOŻ
