PIP‑2AN Puszka instalacyjna rozgałęźna 3×4 mm²
Koszt wysyłki: od 20,00 zł
Numer katalogowy: PIP‑2AN - 3×4 mm²
Stan produktu: Nowy
Gwarancja: 3 lata
- Opis produktu
PIP‑2AN - przeciwpożarowa puszka instalacyjna rozgałęźna 3×4 mm² (E90)
PIP‑2AN/Rozgałęźna/3×4 mm² to certyfikowana przeciwpożarowa puszka instalacyjna rozgałęźna, przeznaczona do stosowania w systemach sygnalizacji pożarowej (SSP) jako element zespołu kablowego.
Jej zadaniem jest utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału w warunkach pożaru, zgodnie z normą DIN 4102‑12, w klasie podtrzymania funkcji E90 .
Model umożliwia łączenie i rozgałęzianie przewodów o 3 żyłach, o przekroju do 4 mm², w układzie prostym lub kątowym (90°). To rozwiązanie idealne dla instalacji PPOŻ, w których wymagane jest bezpieczne rozdzielenie linii sygnalizacyjnych.
Najważniejsze cechy PIP‑2AN/Rozgałęźna/3×4 mm²
Ceramiczne zaciski zapewniają stabilne połączenia przewodów w warunkach pożaru, utrzymując funkcję elektryczną przez wymagany czas.
Zasada działania
PIP‑2AN/Rozgałęźna/3×4 mm² to certyfikowana przeciwpożarowa puszka instalacyjna rozgałęźna, przeznaczona do stosowania w systemach sygnalizacji pożarowej (SSP) jako element zespołu kablowego.
Jej zadaniem jest utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału w warunkach pożaru, zgodnie z normą DIN 4102‑12, w klasie podtrzymania funkcji E90 .
Model umożliwia łączenie i rozgałęzianie przewodów o 3 żyłach, o przekroju do 4 mm², w układzie prostym lub kątowym (90°). To rozwiązanie idealne dla instalacji PPOŻ, w których wymagane jest bezpieczne rozdzielenie linii sygnalizacyjnych.
Najważniejsze cechy PIP‑2AN/Rozgałęźna/3×4 mm²
- odporność ogniowa E90
- pełna zgodność z dokumentami CNBOP‑PIB
- rozgałęzienie linii w układzie prostym lub 90°
- możliwość prowadzenia przewodów 3×4 mm²
- ceramiczne kostki zaciskowe o wysokiej odporności termicznej
- stopniowane przepusty kablowe wsuwane od góry
- przelotowy i rozgałęźny sposób prowadzenia linii
- obudowa z blachy malowanej proszkowo (kolor czerwony)
- montaż natynkowy (ściana / sufit)
- miejsce do podłączenia uziemienia
- wysoka odporność mechaniczna i termiczna
- Model: PIP‑2AN/Rozgałęźna/3×4 mm²
- Typ: puszka instalacyjna przeciwpożarowa – rozgałęźna
- Przekrój przewodu: do 4 mm²
- Liczba żył: 3
- Średnica kabla: 7–19 mm (przepusty stopniowane)
- Zaciski: ceramiczne, wielotorowe
- Materiał obudowy: stal malowana proszkowo
- Kolor: czerwony
- Odporność ogniowa: E90
- Dokumenty CNBOP: Certyfikat + KOT
- Montaż: natynkowy
- systemy sygnalizacji pożarowej (SSP)
- linie sterujące urządzeniami PPOŻ
- instalacje oddymiania i klap dymowych
- instalacje DSO (sygnalizatory, głośniki)
- obiekty przemysłowe, magazynowe, biurowe
- miejsca wymagające zachowania ciągłości działania w pożarze

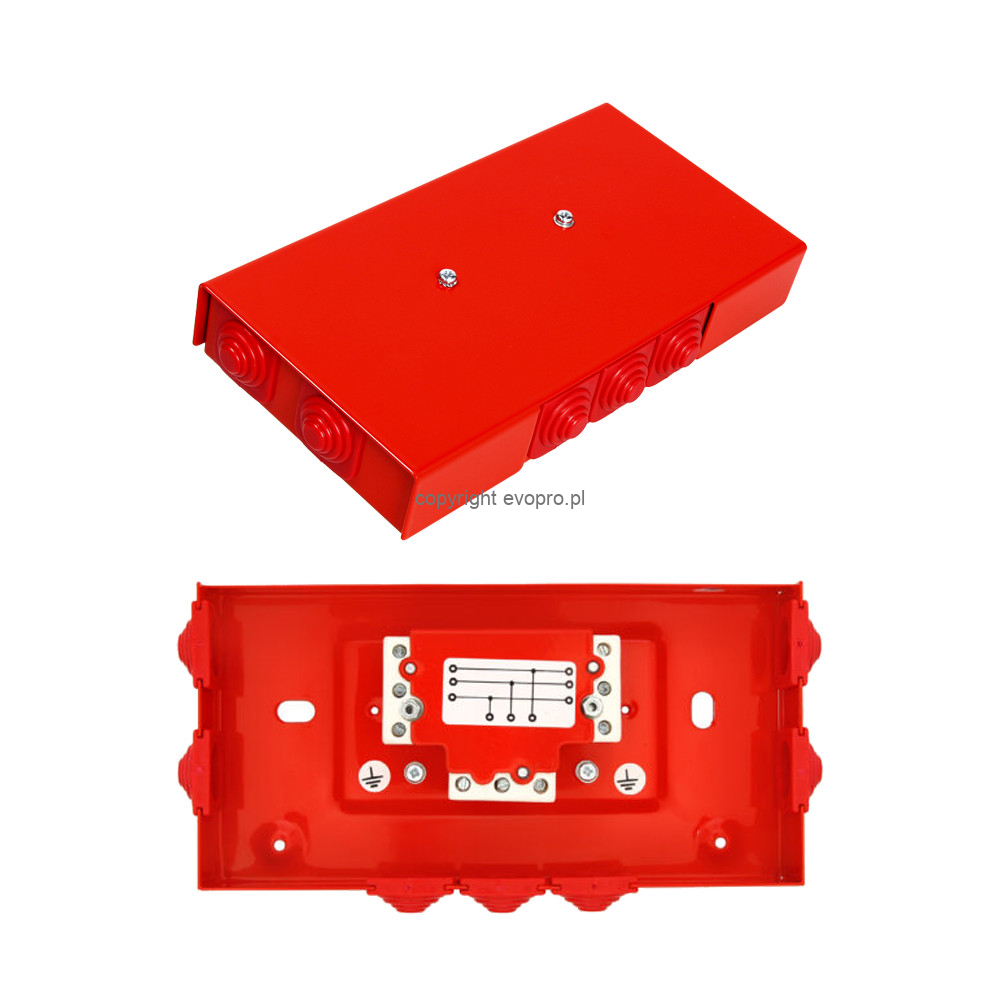

- Puszka składa się z:
- pokrywy mocowanej dwoma wkrętami z podkładkami gumowymi,
- podstawy z przepustami kablowymi i ceramicznymi kostkami zaciskowymi.
- Stopniowane przepusty wsuwane od góry umożliwiają dopasowanie otworu do średnicy przewodu poprzez odcięcie odpowiedniego segmentu.
- To rozwiązanie przyspiesza montaż i poprawia szczelność instalacji.
Ceramiczne zaciski zapewniają stabilne połączenia przewodów w warunkach pożaru, utrzymując funkcję elektryczną przez wymagany czas.
Zasada działania
- PIP‑2AN/Rozgałęźna/3×4 mm² zapewnia ciągłość dostawy energii elektrycznej lub sygnału w warunkach pożaru.
- W połączeniu z odpowiednim kablem i mocowaniem tworzy zespół kablowy E90, który umożliwia działanie urządzeń przeciwpożarowych podczas akcji ratowniczej.
- Zamocować puszkę do ściany lub sufitu przy użyciu stalowych tulei rozporowych.
- Wprowadzić przewody przez stopniowane przepusty.
- Podłączyć wejście, wyjście oraz rozgałęzienie linii do osobnych zacisków.
- Podłączyć uziemienie do dedykowanego punktu.
- Zamknąć pokrywę i dokręcić wkręty z podkładkami gumowymi.
- Montaż wykonać zgodnie z dokumentacją CNBOP‑PIB.
- pełna zgodność z CNBOP‑PIB
- odporność ogniowa E90
- bezpieczne rozgałęzienie linii PPOŻ
- szybki montaż dzięki wsuwanym przepustom
- wysoka trwałość i odporność na warunki pożarowe
- idealna do profesjonalnych instalacji PPOŻ
