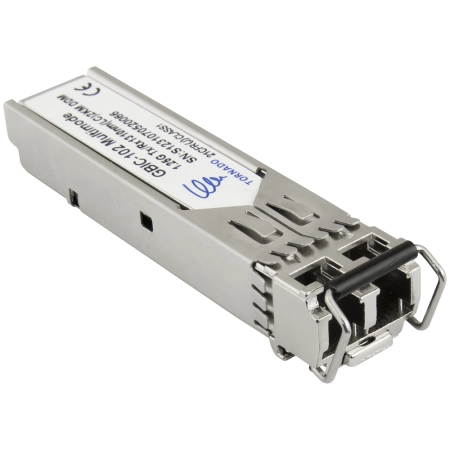

Moduł SFP GBIC-102, multimode, 1,25G, Tx/Rx:1310, LC, 2KM, DDM (TORNADO)

GBIC-102 to moduł SFP serii TORNADO przeznaczony do konwersji sygnału elektrycznego na optyczny w sieciach Gigabit Ethernet, pracujący na światłowodzie wielomodowym (MM) z transmisją obukierunkową na długości fali 1310 nm przez dwa włókna zakończone złączami LC. Moduł umożliwia transmisję z prędkością 1,25 Gb/s na odległość do 2 km, obsługuje światłowody wielomodowe 50/125 μm i 62,5/125 μm, jest zasilany napięciem 3,3 V DC z portu SFP switcha i wyposażony w wbudowany układ DDM (cyfrowej diagnostyki). Złącza optyczne zabezpieczone są systemem blokady zatrzaskowej, a do prawidłowej komunikacji po obu końcach łącza wymagany jest drugi identyczny moduł GBIC-102.

Parametry techniczne:

• Typ modułu: SFP (Small Form-factor Pluggable)
• Tryb transmisji: multimode (MM)
• Prędkość transmisji: 1,25 Gb/s
• Zasięg: do 2 km
• Długość fali Tx: 1310 nm
• Długość fali Rx: 1310 nm
• Typ złączy optycznych: 2 x LC
• Typ światłowodu: wielomodowy MM 50/125 μm, 62,5/125 μm
• Zasilanie: 3,3 V DC (z portu SFP)
• Diagnostyka: wbudowany układ DDM (cyfrowa diagnostyka)
• Zabezpieczenie złączy: system blokady zatrzaskowej
• Kompatybilność parowania: wymaga GBIC-102 po drugiej stronie łącza
• Gwarancja: 2 lata

Zastosowanie:

GBIC-102 przeznaczony jest do rozbudowy switchy z gniazdem SFP o łącze światłowodowe wielomodowe na dystansach do 2 km, typowo przy połączeniach między budynkami na terenie tego samego obiektu (kampusy, zakłady przemysłowe, hale produkcyjne), gdzie istniejąca infrastruktura kablowa opiera się na światłowodach wielomodowych. W porównaniu do modułu jednomodowego GBIC-101 (zasięg 20 km), GBIC-102 jest dedykowany do krótszych połączeń na istniejącym okablowaniu MM, które jest powszechne w instalacjach wewnętrznych i intrabudynkowych realizowanych kablami OM1 (62,5/125 μm) lub OM2/OM3 (50/125 μm). Układ DDM umożliwia zdalne monitorowanie parametrów pracy modułu z poziomu interfejsu zarządzania switcha. Moduł pracuje wyłącznie w parach GBIC-102/GBIC-102 (identyczna długość fali 1310/1310 nm i ten sam typ włókna MM po obu końcach).
