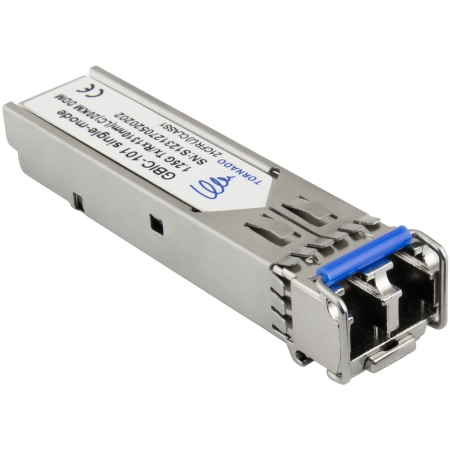

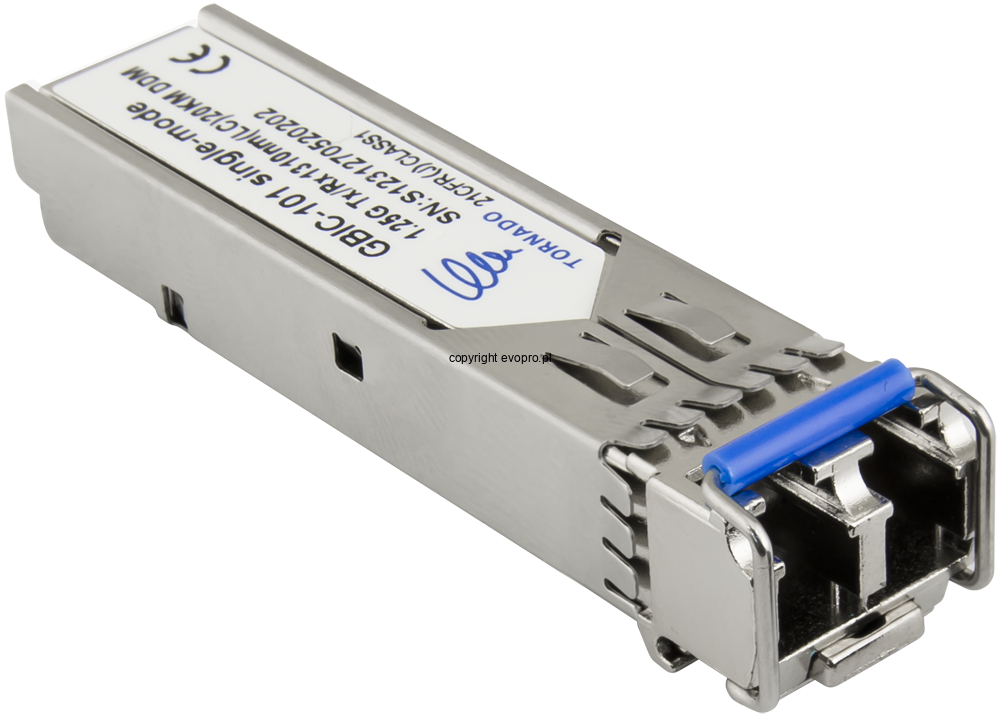

Moduł SFP GBIC-101, single-mode, 1,25G, Tx/Rx:1310, LC, 20KM, DDM (TORNADO)

GBIC-101 to moduł SFP (Small Form-factor Pluggable) serii TORNADO przeznaczony do konwersji sygnału elektrycznego na optyczny w sieciach Gigabit Ethernet, pracujący na światłowodzie jednomodowym (SM) z transmisją obukierunkową na długości fali 1310 nm przez dwa włókna zakończone złączami LC. Moduł umożliwia transmisję z prędkością 1,25 Gb/s na odległość do 20 km, jest zasilany napięciem 3,3 V DC z portu SFP switcha i wyposażony w wbudowany układ DDM (cyfrowej diagnostyki) pozwalający monitorować parametry pracy modułu. Złącza optyczne zabezpieczone są systemem blokady zatrzaskowej, a do prawidłowej komunikacji po obu końcach łącza wymagany jest drugi moduł GBIC-101 (identyczny Tx/Rx 1310/1310 nm).

Parametry techniczne:

• Typ modułu: SFP (Small Form-factor Pluggable)
• Tryb transmisji: single-mode (SM)
• Prędkość transmisji: 1,25 Gb/s
• Zasięg: do 20 km
• Długość fali Tx: 1310 nm
• Długość fali Rx: 1310 nm
• Typ złączy optycznych: 2 x LC
• Typ światłowodu: jednomodowy SM 8,3/125 μm, 8,7/125 μm, 9/125 μm, 10/125 μm
• Zasilanie: 3,3 V DC (z portu SFP)
• Diagnostyka: wbudowany układ DDM (cyfrowa diagnostyka)
• Zabezpieczenie złączy: system blokady zatrzaskowej
• Kompatybilność parowania: wymaga GBIC-101 po drugiej stronie łącza
• Gwarancja: 2 lata

Zastosowanie:

GBIC-101 przeznaczony jest do rozbudowy switchy wyposażonych w gniazdo SFP o łącze światłowodowe jednomodowe na dystanse do 20 km, co odpowiada typowym potrzebom połączeń między budynkami w kampusach, między obiektami przemysłowymi lub w instalacjach monitoringu rozległego obszaru. Transmisja 1,25 Gb/s zapewnia przepustowość Gigabit Ethernet, wystarczającą do obsługi wielu strumieni wideo z kamer IP 4K lub agregacji ruchu sieciowego między segmentami. Układ DDM umożliwia zdalne monitorowanie parametrów modułu (moc optyczna, temperatura, napięcie zasilania) bezpośrednio z interfejsu zarządzania switcha, co ułatwia diagnostykę i utrzymanie łącza. Moduł pracuje wyłącznie w parach GBIC-101/GBIC-101 (identyczna długość fali 1310/1310 nm na obu końcach), w odróżnieniu od modułów BiDi (GBIC-105/GBIC-106) pracujących na jednym włóknie z rozdziałem długości fal.
