MCR MMS 2081 Moduł rozszerzenie wejść i wyjść
Dostępność: Na zamówienie
Koszt wysyłki: od 20,00 zł
Numer katalogowy: MCR MMS 2081
Stan produktu: Nowy
Gwarancja: 2 lata
- Opis produktu

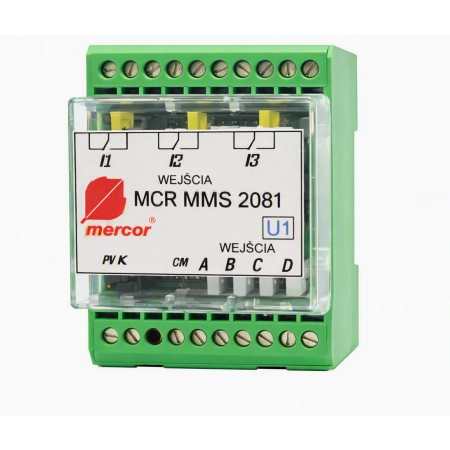

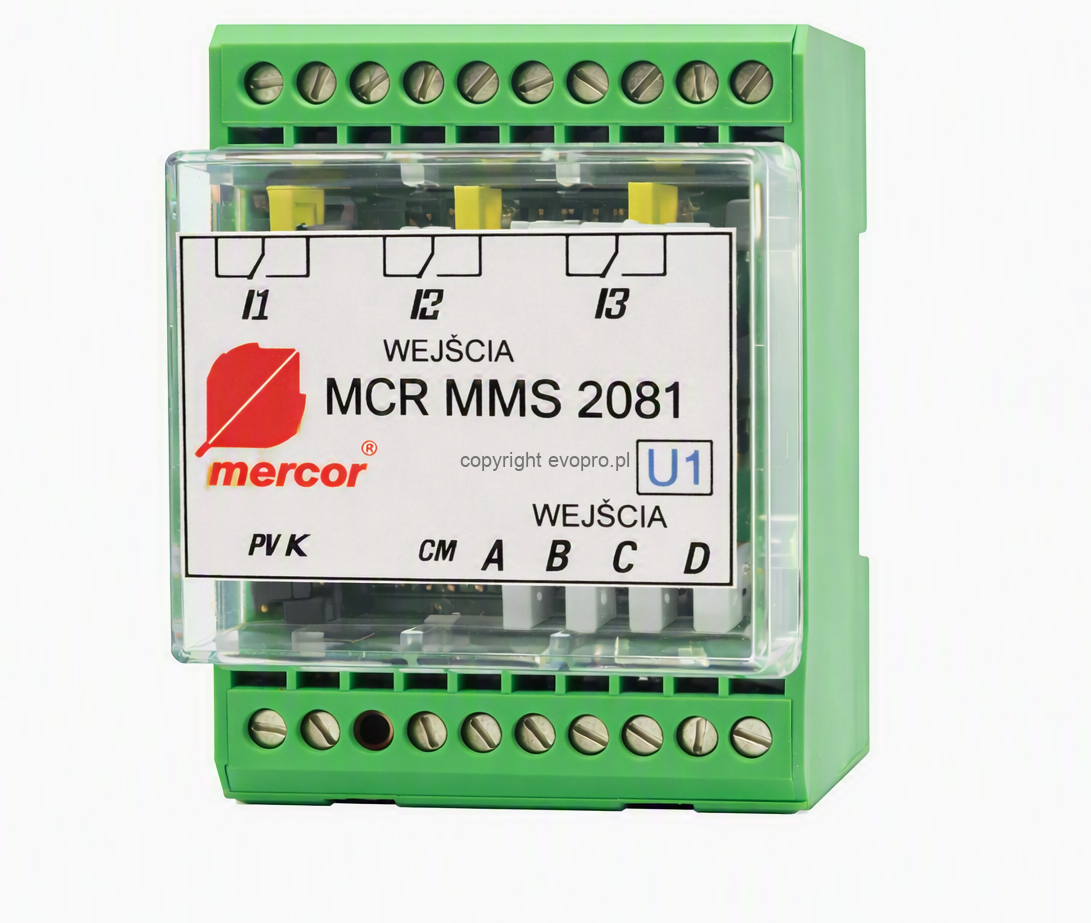

Moduł MCR MMS 2081 - rozszerzenie wejść i wyjść dla centrali mcr OMEGA
MCR MMS 2081 to moduł rozszerzeń przeznaczony do współpracy z centralami przeciwpożarowymi mcr OMEGA. Jego zadaniem jest zwiększenie liczby dostępnych wejść i wyjść cyfrowych w systemie, umożliwiając obsługę dodatkowych urządzeń wykonawczych oraz sygnałów monitorujących. Moduł pracuje w strukturze MASTER / SLAVE i komunikuje się z modułami nadrzędnymi poprzez magistralę HBUS.
Funkcje modułu MCR MMS 2081
- 8 wejść cyfrowych – monitorowanie stanów zwarcia, rozwarcia oraz ciągłości linii.
- 1 wyjście przekaźnikowe SPDT – sterowanie urządzeniami wykonawczymi PPOŻ.
- Praca w trybie SLAVE – moduł wykonawczy dla modułu nadrzędnego MMS 63.
- Sygnalizacja LED – pełna diagnostyka stanów wejść i wyjść.
- Filtracja sygnałów wejściowych – eliminacja drgań styków i zakłóceń.
- Komunikacja HBUS – wymiana danych z modułem MASTER.
Parametry techniczne
- Typ urządzenia: moduł rozszerzeń MCR MMS 2081
- Wejścia: 8 wejść cyfrowych (kontrola ciągłości, zwarcie/rozwarcie)
- Wyjścia: 1 wyjście przekaźnikowe SPDT
- Obciążalność wyjścia: do 6 A / 250 VAC
- Komunikacja: magistrala HBUS
- Zasilanie: 24 VDC
- Sygnalizacja: diody LED dla każdego wejścia i wyjścia
- Zastosowanie: rozszerzenie funkcjonalności modułów MMS 63
Zastosowanie modułu MCR MMS 2081
Moduł jest stosowany w instalacjach przeciwpożarowych, w których wymagane jest zwiększenie liczby sygnałów monitorujących oraz sterujących. Sprawdza się w systemach oddymiania, sterowania klapami pożarowymi, wentylatorami oraz integracji z systemami SSP.
- systemy oddymiania grawitacyjnego i mechanicznego,
- sterowanie klapami odcinającymi i dymowymi,
- kontrola siłowników okien oddymiających,
- monitorowanie stanów urządzeń PPOŻ,
- ozszerzenie logiki sterowania modułów MMS 63.
| Moduł | Wejścia cyfrowe | Wyjścia przekaźnikowe | Komunikacja / integracja | Tryb pracy | Zastosowanie |
|---|---|---|---|---|---|
| MCR MMS 2081 | 8 wejść cyfrowych (zwarcie / rozwarcie / kontrola ciągłości) | 1 wyjście SPDT (4–6 A / 250 VAC) | HBUS, współpraca z MMS 63 | SLAVE | Rozszerzenie I/O dla systemów oddymiania i sterowania klapami |
| MCR MMS 2080 | 8 wejść cyfrowych | 2 wyjścia SPDT (6 A / 250 VAC) | HBUS, moduł wykonawczy dla MMS 63 | SLAVE | Rozszerzenie wejść/wyjść, sterowanie siłownikami i urządzeniami PPOŻ |
| MCR MMS 2082 | 8 wejść cyfrowych | 2 wyjścia przekaźnikowe | Rozszerzenie modułu MMS 63 (taśma rozszerzeń) | SLAVE | Rozbudowa MMS 63 o dodatkowe I/O w dużych instalacjach |
| MCR MMS 63 | 6 wejść cyfrowych (optycznie izolowane) | 3 wyjścia przekaźnikowe (6 A / 250 VAC) | HBUS, integracja z MZK2001 i MMS 2082 | MASTER / SLAVE | Moduł główny sterowania, logika algorytmów PPOŻ |
| MCR MMS 2043 | Wejścia dwustanowe (monitorowanie stanów) | Wyjścia dwustanowe (sterowanie wg programu procesora) | HBUS, komunikacja z innymi MMS | MASTER / SLAVE | Moduł logiczny – dowolne sterowanie i monitorowanie sygnałów |
| MCR MZK2001 | Wejścia zależne od modułu nadrzędnego (MMS 63) | Wyjścia tranzystorowe / sterowanie Modbus RTU | RS485 Modbus RTU – integracja BMS, falowniki, regulatory | SLAVE | Integracja z systemami zewnętrznymi, BMS, automatyką HVAC |
Przy zamówieniu należy podać numer seryjny centrali MCR OMEGA w której zostanie zamontowany moduł oraz jego kolejny numer w centrali.
