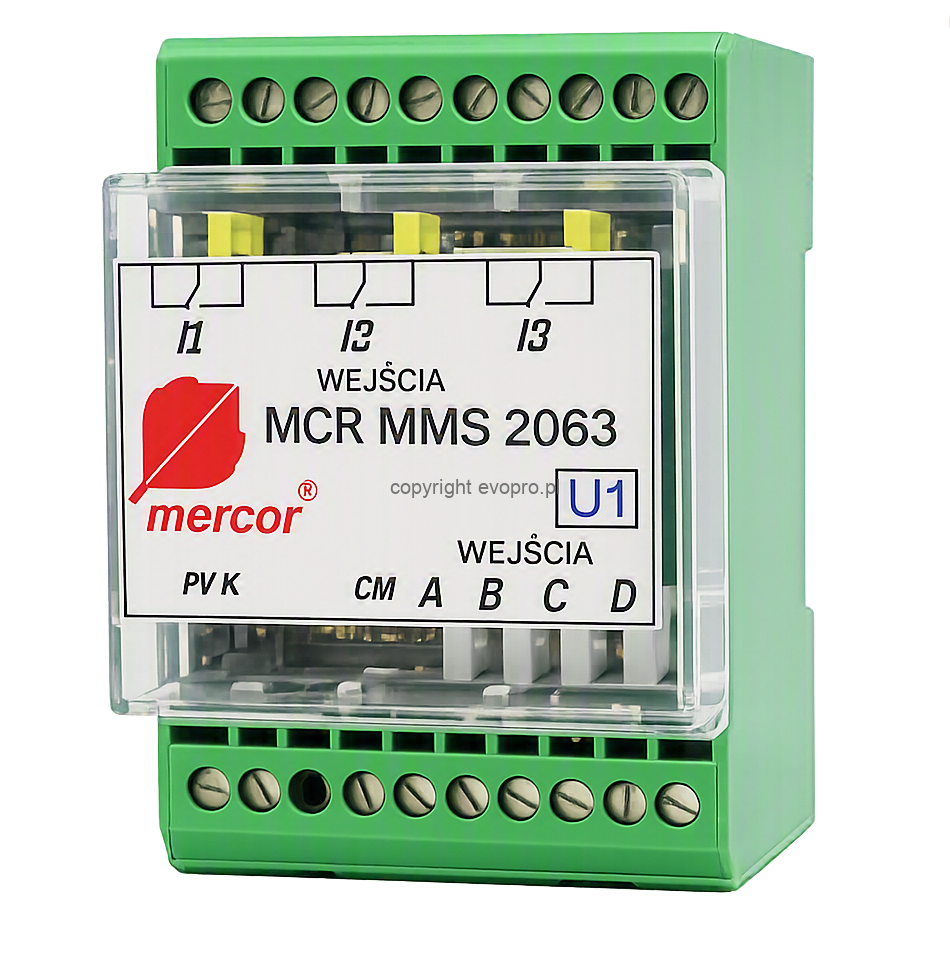

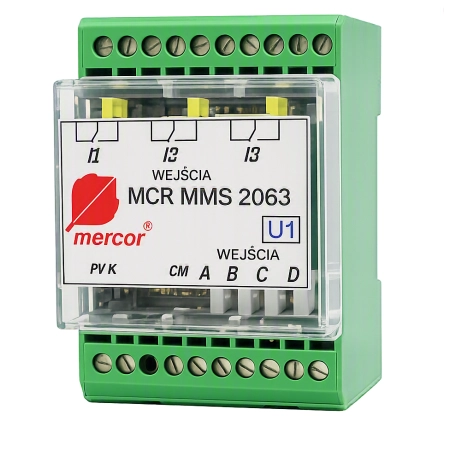

MCR MMS 2063 Moduł sterowania i monitorowania
Dostępność: Na zamówienie
Koszt wysyłki: od 20,00 zł
Numer katalogowy: MCR MMS 2063
Stan produktu: Nowy
Gwarancja: 2 lata
- Opis produktu
Moduł MCR MMS 2063 - moduł sterowania i monitorowania dla centrali mcr OMEGA
MCR MMS 2063 to moduł sterujący przeznaczony do współpracy z centralami przeciwpożarowymi mcr OMEGA. Jego zadaniem jest realizacja lokalnej logiki sterowania, monitorowanie stanów wejść cyfrowych oraz obsługa urządzeń wykonawczych poprzez wyjścia przekaźnikowe. Moduł może pracować zarówno w trybie MASTER, jak i SLAVE, co umożliwia budowę skalowalnych i rozproszonych instalacji PPOŻ.
Funkcje modułu MCR MMS 2063
- 6 wejść cyfrowych – monitorowanie stanów zwarcia, rozwarcia oraz ciągłości linii.
- 3 wyjścia przekaźnikowe SPDT – sterowanie urządzeniami wykonawczymi PPOŻ.
- Praca MASTER/SLAVE – moduł może pełnić rolę nadrzędną lub podrzędną.
- Sygnalizacja LED – pełna diagnostyka stanów wejść i wyjść.
- Komunikacja HBUS – wymiana danych z modułami rozszerzeń i centralą.
- Programowalna logika działania – algorytmy sterowania zapisane w pamięci procesora.
Parametry techniczne
- Typ urządzenia: moduł sterowania MCR MMS 2063
- Wejścia: 6 wejść cyfrowych (kontrola ciągłości, zwarcie/rozwarcie)
- Wyjścia: 3 wyjścia przekaźnikowe SPDT
- Obciążalność wyjść: do 6 A / 250 VAC
- Komunikacja: magistrala HBUS
- Zasilanie: 24 VDC
- Sygnalizacja: diody LED dla każdego wejścia i wyjścia
- Zastosowanie: moduł główny sterowania w systemach oddymiania
Zastosowanie modułu MCR MMS 2063
Moduł jest stosowany w instalacjach przeciwpożarowych, w których wymagane jest sterowanie urządzeniami wykonawczymi oraz monitorowanie sygnałów technicznych. Sprawdza się w systemach oddymiania, sterowania klapami pożarowymi, wentylatorami oraz integracji z systemami SSP.
- systemy oddymiania grawitacyjnego i mechanicznego,
- sterowanie klapami odcinającymi i dymowymi,
- kontrola siłowników okien oddymiających,
- monitorowanie stanów urządzeń PPOŻ,
- realizacja algorytmów sterowania w systemie OMEGA.
| Moduł | Wejścia cyfrowe | Wyjścia przekaźnikowe | Komunikacja / integracja | Tryb pracy | Zastosowanie |
|---|---|---|---|---|---|
| MCR MMS 2063 | 6 wejść cyfrowych (zwarcie / rozwarcie / kontrola ciągłości) | 3 wyjścia SPDT (6 A / 250 VAC) | HBUS, moduł główny sterowania | MASTER / SLAVE | Moduł sterujący – logika PPOŻ, sterowanie urządzeniami oddymiania |
| MCR MMS 63 | 6 wejść cyfrowych (optycznie izolowane) | 3 wyjścia SPDT (6 A / 250 VAC) | HBUS, integracja z MZK2001 i MMS 2082 | MASTER / SLAVE | Moduł główny sterowania, algorytmy PPOŻ, sterowanie klapami i siłownikami |
| MCR MMS 2080 | 8 wejść cyfrowych | 2 wyjścia SPDT (6 A / 250 VAC) | HBUS, moduł wykonawczy dla MMS 63 | SLAVE | Rozszerzenie I/O – sterowanie siłownikami, klapami, urządzeniami PPOŻ |
| MCR MMS 2081 | 8 wejść cyfrowych | 1 wyjście SPDT (4–6 A / 250 VAC) | HBUS, współpraca z MMS 63 | SLAVE | Rozszerzenie I/O – systemy oddymiania, sygnały techniczne |
| MCR MMS 2082 | 8 wejść cyfrowych | 2 wyjścia przekaźnikowe | Rozszerzenie MMS 63 (taśma rozszerzeń) | SLAVE | Rozbudowa MMS 63 o dodatkowe wejścia i wyjścia |
| MCR MMS 2043 | Wejścia dwustanowe (monitorowanie stanów) | Wyjścia dwustanowe (sterowanie wg programu procesora) | HBUS, komunikacja z innymi MMS | MASTER / SLAVE | Moduł logiczny – dowolne sterowanie i monitorowanie sygnałów PPOŻ |
| MCR MZK2001 | Wejścia zależne od modułu nadrzędnego (MMS 63) | Wyjścia tranzystorowe / sterowanie Modbus RTU | RS485 Modbus RTU – integracja BMS, falowniki, regulatory HVAC | SLAVE | Integracja z systemami zewnętrznymi, BMS, automatyką HVAC |
