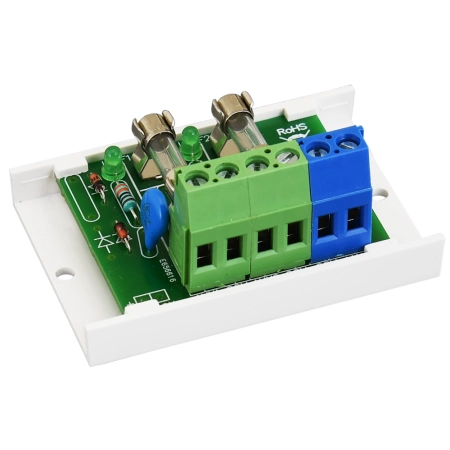

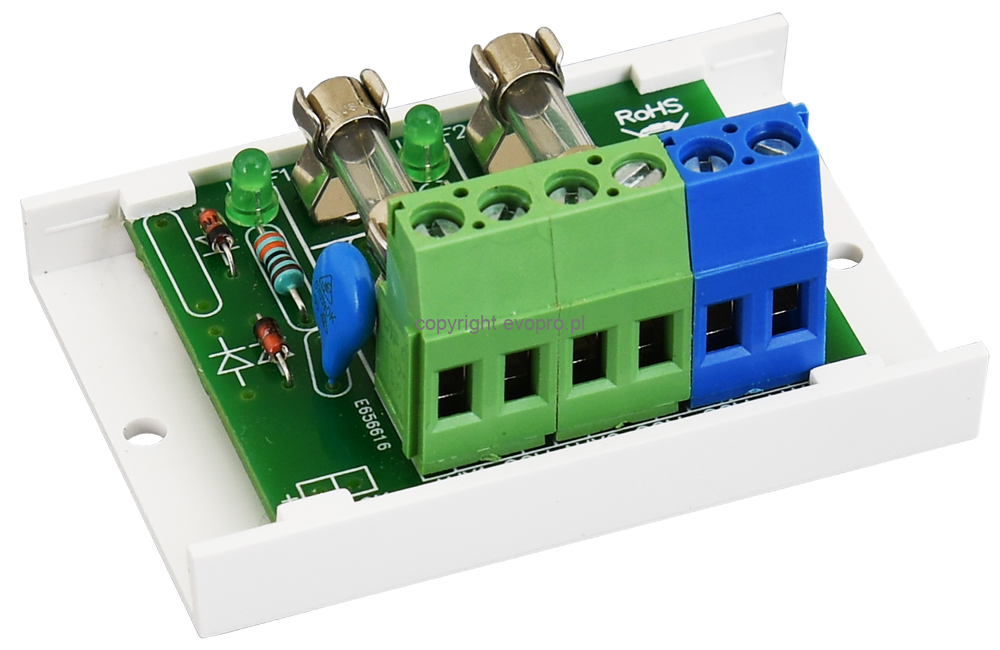

LB2/2×2A/2,5/FTA moduł bezpiecznikowy AWZ597

AWZ597 to kompaktowy rozgałęźny moduł bezpiecznikowy przeznaczony do dystrybucji zasilania niskonapięciowego w systemach alarmowych, kontroli dostępu i CCTV, wyposażony w 1 wejście zasilania i 2 niezależne wyjścia AUX1-AUX2, każde zabezpieczone topikowym bezpiecznikiem 2 A. Wyróżnia się spośród serii obsługą zarówno napięcia stałego DC (10-30 V), jak i przemiennego AC (10-24 V), co umożliwia pracę z zasilaczami buforowymi i transformatorami. Każde wyjście chronione jest warystorem przed przepięciami, a sygnalizacja stanu obejmuje dwie zielone diody LED (L1, L2 - stan wyjść) oraz czerwoną diodę LFPS sygnalizującą awarię zasilania. Złącza przystosowane do przewodów o przekroju do 2,5 mm².

Parametry techniczne:

• Zakres napięcia wejściowego: 10-30 V DC (-2%/+2%) lub 10-24 V AC (-2%/+2%)
• Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
• Pobór prądu modułu: 3-20 mA @ UIN = 10-30 V DC
• Liczba wejść zasilania: 1 (zacisk IN), przewód max. 2,5 mm²
• Liczba wyjść zasilania: 2 (zaciski AUX1-AUX2), przewód max. 2,5 mm²
• Bezpieczniki F1-F2: 2 x 2 A topikowe FTA
• Zabezpieczenie przeciwzwarciowe SCP: 2 x 2 A
• Zabezpieczenie przeciążeniowe OLP: 2 x 2 A
• Zabezpieczenie przepięciowe: warystory (po 1 na każde wyjście)
• Sygnalizacja optyczna: diody LED zielone L1-L2 (stan wyjść AUX1-AUX2); dioda LED czerwona LFPS (sygnalizacja awarii zasilania)
• Temperatura pracy: -10°C do +50°C (II klasa środowiskowa)
• Wymiary (L x W x H): 60 x 43 x 26 mm (+/-2 mm)
• Waga netto/brutto: 0,03 kg / 0,06 kg
• Złącza wejścia i wyjść: śrubowe, przekrój 0,5-2,5 mm² (AWG 24-12)
• Montaż: listwa montażowa z taśmą przylepną lub wkręty x2 (otwory fi 3 mm); możliwość montażu na zasilaczach serii PSD (desktop)
• Certyfikat: CE
• Gwarancja: 2 lata od daty produkcji

Zastosowanie:
AWZ597 przeznaczony jest do rozdziału zasilania niskonapięciowego na 2 niezależnie zabezpieczone obwody w instalacjach alarmowych, systemach kontroli dostępu i CCTV - zarówno z zasilaczami prądu stałego, jak i z transformatorami ~24 V AC stosowanymi w kontroli dostępu i systemach p.poż. Wyższy prąd bezpiecznika (2 A na wyjście) oraz grubsze złącza (2,5 mm²) wyróżniają ten model na tle modułów serii LB4/LB8 z bezpiecznikami 0,3-1 A i złączami 1 mm², czyniąc go właściwym wyborem przy odbiornikach o większym poborze prądu. Dodatkowa czerwona dioda LED LFPS sygnalizuje awarię zasilania wejściowego, co ułatwia diagnostykę bez użycia przyrządów. Kompaktowe wymiary (60 x 43 x 26 mm) i możliwość montażu na zasilaczach serii PSD minimalizują zajmowaną przestrzeń w szafce instalacyjnej.
