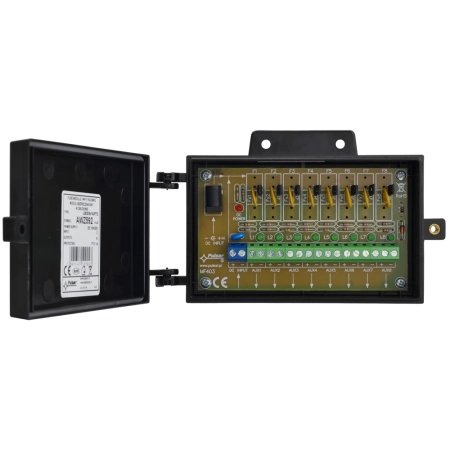

LBC8/8×1A/PTC moduł bezpiecznikowy w obudowie AWZ592

AWZ592 to rozgałęźny moduł bezpiecznikowy w obudowie plastikowej, przeznaczony do dystrybucji zasilania w systemach CCTV w zakresie napięcia 10-30 V DC, wyposażony w 2 wejścia zasilania (złącze śrubowe + gniazdo DC 5,5/2,1) i 8 niezależnych wyjść AUX1-AUX8, każde zabezpieczone polimerycznie powracalnym bezpiecznikiem PTC 1 A. Wejście modułu chronione jest warystorem przed przepięciami; sygnalizacja obejmuje czerwoną diodę LED (obecność napięcia wejściowego DC) i 8 zielonych diod L1-L8 (stan poszczególnych wyjść). Moduł wyposażony jest w zworki J1-J8 umożliwiające indywidualne odłączanie zasilania zacisków (+) wyjść AUX1-AUX8.

Parametry techniczne:

• Zakres napięcia wejściowego: 10-30 V DC
• Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
• Pobór prądu modułu: 8-70 mA @ UIN = 10-30 V DC
• Liczba wejść zasilania: 2 (gniazdo DC 5,5/2,1 lub złącze śrubowe)
• Liczba wyjść zasilania: 8 (zaciski AUX1-AUX8)
• Bezpieczniki F1-F8: 8 x 1 A PTC (polimerycznie powracalne)
• Zabezpieczenie przeciwzwarciowe SCP: 8 x 1 A PTC
• Zabezpieczenie przeciążeniowe OLP: 8 x 1 A PTC
• Zabezpieczenie przepięciowe: warystor na wejściu modułu
• Zworki J1-J8: odłączanie zasilania zacisków (+) wyjść AUX1-AUX8
• Sygnalizacja optyczna: dioda LED czerwona (obecność napięcia DC na wejściu); 8 x dioda LED zielona L1-L8 (stan wyjść AUX1-AUX8)
• Temperatura pracy: -10°C do +40°C (II klasa środowiskowa)
• Wymiary zewnętrzne (W x H x D): 150 x 94 x 42 mm (+/-2 mm); wymiary montażowe: 126 x 78 mm (+/-2 mm)
• Waga netto/brutto: 0,16 kg / 0,23 kg
• Złącza wyjść: śrubowe, przekrój 0,51-2,05 mm² (AWG 24-12)
• Złącza wejść: gniazdo DC 5,5/2,1 oraz złącze śrubowe 0,51-2,05 mm² (AWG 24-12)
• Mocowanie: wkręty montażowe x2 (otwory fi 4 mm)
• Certyfikat: CE
• Gwarancja: 2 lata od daty produkcji

Zastosowanie:
AWZ592 przeznaczony jest do rozdziału zasilania DC na 8 niezależnie zabezpieczonych obwodów w instalacjach CCTV - kamer analogowych HD, IP i podświetlaczy IR zasilanych napięciem 10-30 V DC. W stosunku do modelu AWZ594 (5 wyjść) oferuje 8 wyjść w identycznej obudowie i przy takim samym śladzie montażowym (126 x 78 mm), co czyni go bardziej opłacalnym wyborem przy większej liczbie kamer na jednym poziomie. Zamknięta obudowa plastikowa z montażem wkrętami (otwory fi 4 mm) zapewnia trwałe mocowanie ścienne lub na elemencie nośnym. Zworki J1-J8 umożliwiają selektywne odłączanie wybranych wyjść przy uruchamianiu lub poszukiwaniu zwarcia bez ingerencji w okablowanie.
