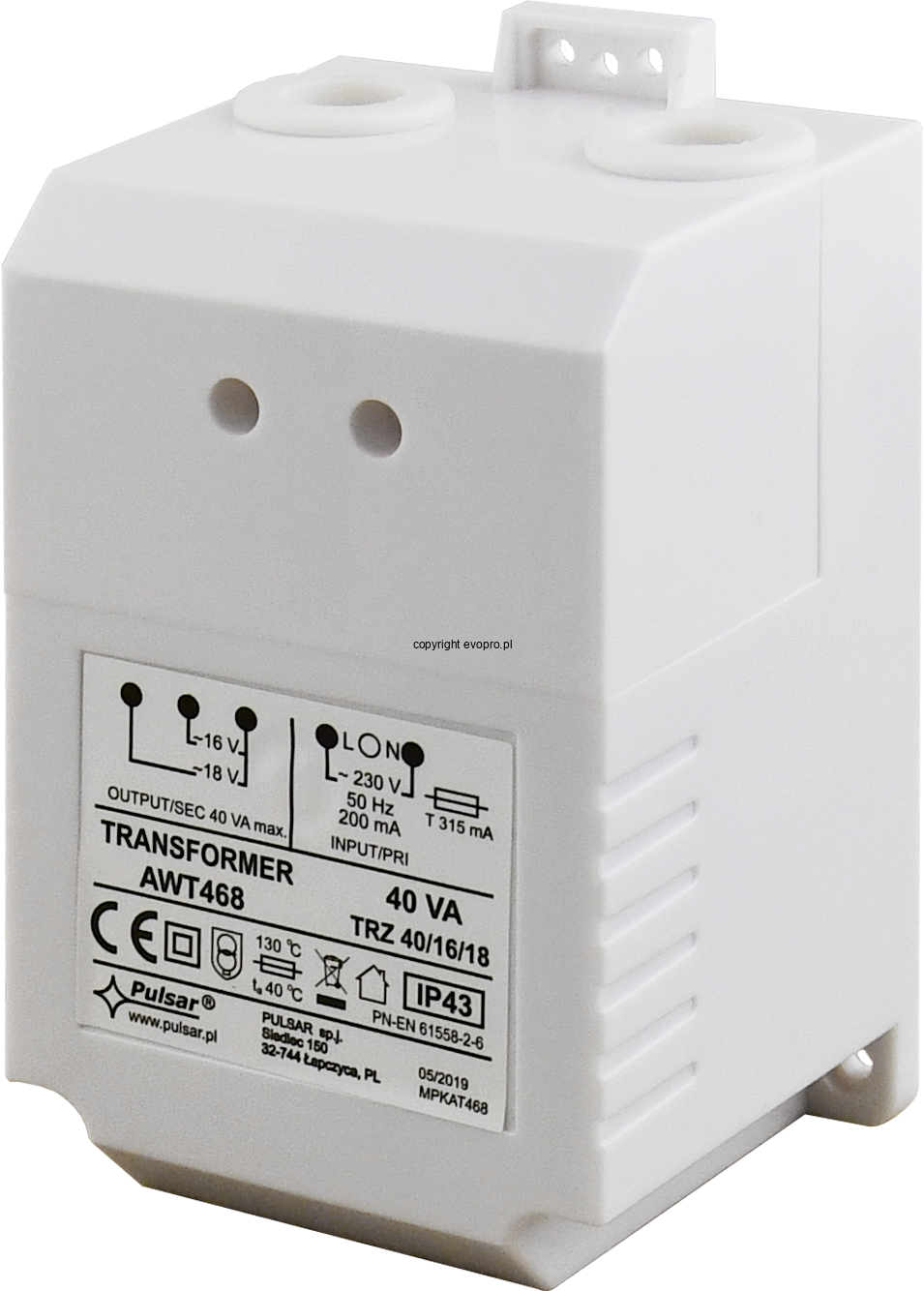

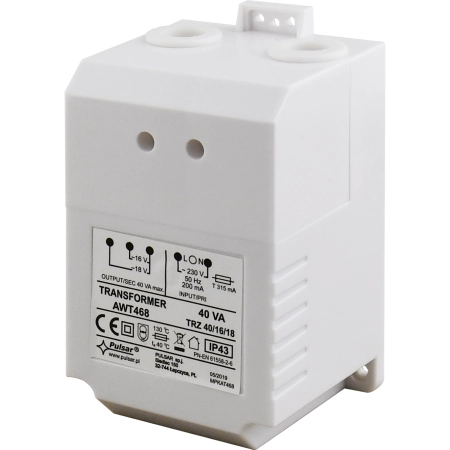

Transformator TRZ 40VA/16V/18V AWT468

AWT468 to sieciowy transformator serii TRZ o mocy 40VA w obudowie z tworzywa PC/ABS zalanej żywicą o podwyższonym stopniu ochrony IP43, dedykowany do obudów central alarmowych SATEL OPU3-P, OPU4-P i OPU4-PW. Transformator oferuje dwa napięcia wyjściowe AC: 16V/2,2A lub 18V/2A, zasilany z sieci 230V AC; wyposażony jest w bezpiecznik termiczny 130°C (niepowracalny) oraz bezpiecznik topikowy TOPIK 0,315A. Zabezpieczenia obejmują SCP (przeciwzwarciowe), OHP (termiczne) i OLP (przeciążeniowe); do montażu na szynie DIN 35mm wymagany jest uchwyt DIN1 lub DIN2. Posiada świadectwo dopuszczenia oraz świadectwa zgodności; gwarancja wynosi 2 lata.

Parametry techniczne:

• Napięcie zasilania: 230V AC
• Napięcie wyjściowe 1: 16V AC / 2,2A
• Napięcie wyjściowe 2: 18V AC / 2A
• Moc znamionowa: 40VA
• Bezpiecznik termiczny: 130°C (niepowracalny)
• Bezpiecznik topikowy: 1 x 0,315A (TOPIK)
• Zabezpieczenia: SCP (przeciwzwarciowe), OHP (termiczne), OLP (przeciążeniowe)
• Obudowa: PC/ABS, zalana żywicą, stopień ochrony IP43
• Wymiary: 75 x 124 x 65 mm (+/-2 mm)
• Montaż na szynie DIN: wymaga uchwytu DIN1 lub DIN2 (akcesoria)
• Dedykowany do obudów SATEL: OPU3-P, OPU4-P, OPU4-PW
• Dokumenty: Deklaracja CE, Świadectwo dopuszczenia, Świadectwo zgodności
• Gwarancja: 2 lata

Zastosowanie:

AWT468 przeznaczony jest do zasilania urządzeń systemów alarmowych i kontroli dostępu wymagających napięcia AC 16V lub 18V, montowanych wewnątrz obudów central alarmowych, w szczególności SATEL OPU3-P, OPU4-P i OPU4-PW, dla których jest modelem dedykowanym stanowiącym zamiennik wycofanego TR40VA firmy SATEL. W odróżnieniu od serii TRP, AWT468 należy do serii TRZ - obudowa zalana żywicą zapewnia wyższy stopień ochrony IP43 (wobec IP30 serii TRP), co przekłada się na lepszą odporność na wilgoć i zapylenie wewnątrz obudowy instalacyjnej. Parametry elektryczne (40VA, 16V/2,2A lub 18V/2A) i bezpiecznik topikowy 0,315A są identyczne jak w modelu AWT150, jednak forma wykonania i dedykacja do konkretnych obudów SATEL czynią AWT468 właściwym wyborem dla standardowych instalacji alarmowych opartych na produktach SATEL.
