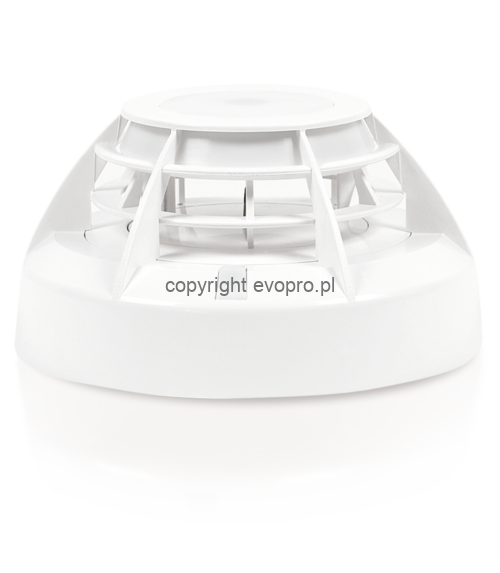

TOP‑40 Welodetektorowa czujka płomienia i ciepła
Dostępność: Na zamówienie
Koszt wysyłki: od 20,00 zł
Numer katalogowy: TOP‑40
Stan produktu: Nowy
Gwarancja: 5 lat
- Opis produktu
OP‑40 - wielodetektorowa czujka płomienia i ciepła (POLON‑ALFA)
Dwusensorowa czujka do systemów konwencjonalnych – wykrywanie płomienia i wzrostu temperatury w I fazie pożaru
TOP‑40 to zaawansowana wielodetektorowa czujka pożarowa, która łączy dwa niezależne sensory: sensor ciepła (termistor) oraz sensor płomienia (piroelement IR).
Dzięki temu czujka wykrywa zarówno wzrost temperatury, jak i promieniowanie podczerwone płomienia, co znacząco zwiększa skuteczność detekcji oraz odporność na fałszywe alarmy .
Czujka TOP‑40 spełnia wymagania norm PN‑EN 54‑5 (klasa A1R) oraz PN‑EN 54‑10 (klasa 2), co potwierdza jej profesjonalne zastosowanie w systemach sygnalizacji pożarowej.
Najważniejsze cechy TOP‑40
– IGNIS 1000 / IGNIS 2000 / IGNIS 2040
– system POLON 4000 (przez adapter ADC‑4001M)
1. Sensor ciepła (termistor)
Reaguje na wzrost temperatury w początkowej fazie pożaru.
Przekroczenie progu temperaturowego powoduje wygenerowanie sygnału alarmowego.
2. Sensor płomienia (piroelement IR)
Wykrywa promieniowanie podczerwone o długości fali 4,35 µm, charakterystyczne dla tzw. prążka CO₂ emitowanego przez płomień.
Wykrycie płomienia powoduje zwiększenie czułości toru temperaturowego, co przyspiesza reakcję czujki na rozwijający się pożar.
Oba sensory pracują w układzie detekcyjnym nadzorowanym przez mikroprocesor, który analizuje sygnały i ocenia poziom zagrożenia.
Po przekroczeniu ustalonych progów czujka wysyła sygnał alarmowy do centrali SSP .
Budowa czujki TOP‑40
Dwusensorowa czujka do systemów konwencjonalnych – wykrywanie płomienia i wzrostu temperatury w I fazie pożaru
TOP‑40 to zaawansowana wielodetektorowa czujka pożarowa, która łączy dwa niezależne sensory: sensor ciepła (termistor) oraz sensor płomienia (piroelement IR).
Dzięki temu czujka wykrywa zarówno wzrost temperatury, jak i promieniowanie podczerwone płomienia, co znacząco zwiększa skuteczność detekcji oraz odporność na fałszywe alarmy .
Czujka TOP‑40 spełnia wymagania norm PN‑EN 54‑5 (klasa A1R) oraz PN‑EN 54‑10 (klasa 2), co potwierdza jej profesjonalne zastosowanie w systemach sygnalizacji pożarowej.
Najważniejsze cechy TOP‑40
- dwusensorowa detekcja: ciepło + płomień IR
- wysoka odporność na zakłócenia i fałszywe alarmy
- wykrywanie pożarów testowych: TF1–TF5 oraz TF8
- zgodność z normami: PN‑EN 54‑5 A1R, PN‑EN 54‑10 klasa 2
– IGNIS 1000 / IGNIS 2000 / IGNIS 2040
– system POLON 4000 (przez adapter ADC‑4001M)
- zasięg widzenia sensora płomienia: max. 17 m
- kąt widzenia sensora IR: 60°
- maksymalna powierzchnia dozorowania: 30 m² dla sensora ciepła, 60 m² dla sensora płomienia
- montaż w gnieździe G‑40
- wbudowany wskaźnik optyczny LED
- możliwość podłączenia wskaźnika zadziałania WZ‑31
- obudowa z białego tworzywa, odporna na warunki środowiskowe
- Zasada działania czujki TOP‑40
1. Sensor ciepła (termistor)
Reaguje na wzrost temperatury w początkowej fazie pożaru.
Przekroczenie progu temperaturowego powoduje wygenerowanie sygnału alarmowego.
2. Sensor płomienia (piroelement IR)
Wykrywa promieniowanie podczerwone o długości fali 4,35 µm, charakterystyczne dla tzw. prążka CO₂ emitowanego przez płomień.
Wykrycie płomienia powoduje zwiększenie czułości toru temperaturowego, co przyspiesza reakcję czujki na rozwijający się pożar.
Oba sensory pracują w układzie detekcyjnym nadzorowanym przez mikroprocesor, który analizuje sygnały i ocenia poziom zagrożenia.
Po przekroczeniu ustalonych progów czujka wysyła sygnał alarmowy do centrali SSP .
Budowa czujki TOP‑40
- dwa sensory umieszczone centrycznie jeden nad drugim
- obudowa z białego tworzywa, odporna na zabrudzenia
- wskaźnik optyczny LED sygnalizujący alarm
- możliwość podłączenia zewnętrznego wskaźnika WZ‑31
- montaż w gnieździe G‑40
- konstrukcja ułatwiająca oddziaływanie czynników pożarowych na układ detekcyjny
- Rodzaj: czujka dwusensorowa (płomień + ciepło)
- Napięcie pracy: 9–28 V DC
- Pobór prądu: dozorowanie: ≤ 90 µA, alarm: 20 mA
- Zasięg widzenia: max. 17 m
- Kąt widzenia IR: 60°
- Klasy norm: A1R (PN‑EN 54‑5), 2 (PN‑EN 54‑10)
- Testy pożarowe: TF1–TF5, TF8
- Temperatura pracy: –20°C do +55°C
- Wilgotność: <95% przy 40°C
- Wymiary: Ø115 × 71 mm (z gniazdem)
- Waga: 200 g
- TOP‑40 jest przeznaczona do obiektów, w których występują:
- ryzyko pojawienia się płomienia,
- szybki wzrost temperatury,
- wymagania dotyczące wczesnej detekcji pożaru.
- Typowe miejsca instalacji:
- hale produkcyjne
- magazyny
- obiekty przemysłowe
- pomieszczenia technologiczne
- strefy o podwyższonym ryzyku zapłonu
- systemy konwencjonalne IGNIS i POLON‑ALFA
- montaż w gnieździe G‑40
- unikanie miejsc o silnych przeciągach i bezpośrednim nasłonecznieniu
- możliwość zastosowania wskaźnika WZ‑31
- regularne testy działania zgodnie z instrukcją producenta
- czyszczenie obudowy miękką, suchą szmatką
- TOP‑40 współpracuje z centralą IGNIS 2040, zapewniając:
- stabilną pracę na liniach dozorowych,
- szybkie wykrywanie płomienia i wzrostu temperatury,
- pełną zgodność z systemami konwencjonalnymi POLON‑ALFA,
- możliwość integracji z sygnalizatorami i modułami sterującymi.
