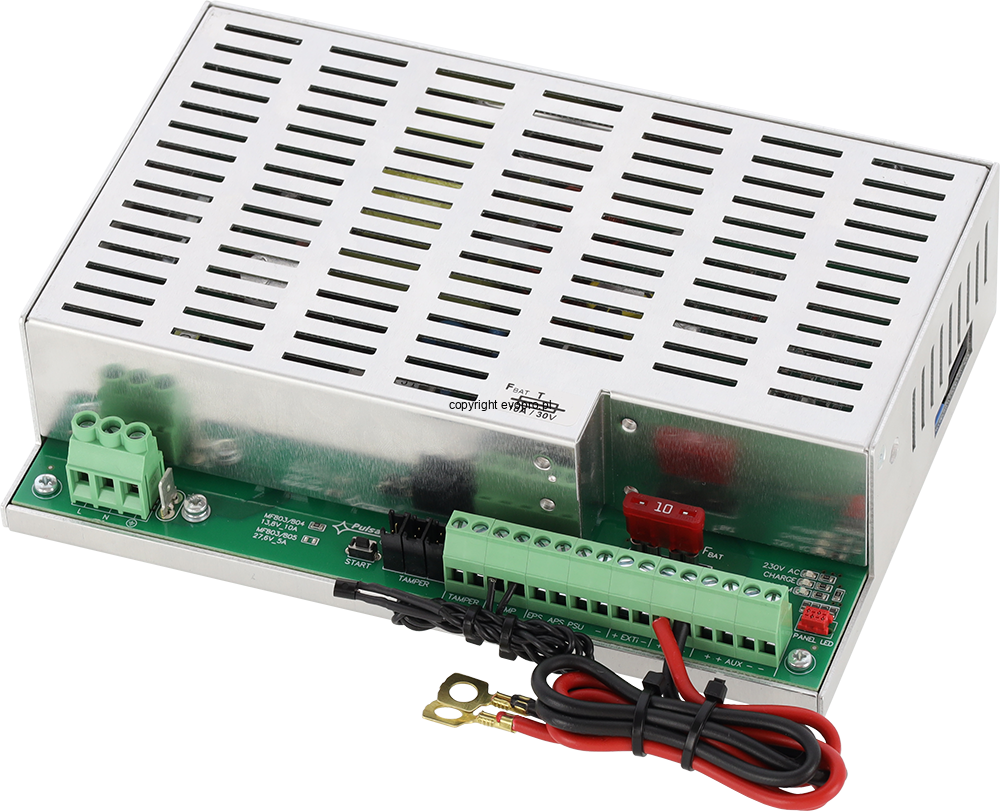

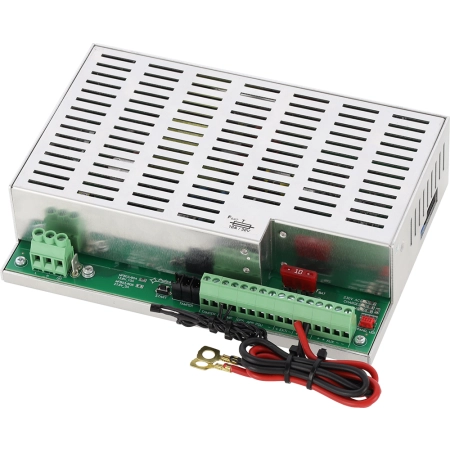

PSG3 13,8V/10A/65Ah zasilacz buforowy impulsowy do zabudowy Grade 3 PSG3-12V10A-E

PSG3-12V10A-E to impulsowy zasilacz buforowy przeznaczony do zabudowy, zapewniający napięcie wyjściowe 13,8 V DC przy sumarycznym prądzie wyjściowym 10 A (wraz z ładowaniem akumulatora 65 Ah) i mocy 138 W. Sprawność zasilacza wynosi 85%, a dostępny prąd wyjściowy do odbiorników jest zróżnicowany w zależności od wymaganego stopnia Grade: 5,4 A dla stopnia 1 i 2 (czas gotowości 12 h), 2,1 A dla stopnia 3 z raportowaniem do centrum ARC (30 h) lub 1,0 A dla stopnia 3 bez raportowania (60 h). Model jest najwydajniejszym zasilaczem serii PSG3 13,8 V i dzieli z modelem PSG3-12V5A-D pełny zestaw funkcji: mikroprocesorowy pomiar rezystancji obwodu akumulatora, automatyczną kompensację temperaturową ładowania, wyjście techniczne PSU, wejście EXT IN oraz sygnalizację LED z kodowaniem migotaniem.

Parametry techniczne:

• Zasilanie: 200-240 V AC, 50/60 Hz
• Napięcie wyjściowe: 13,8 V DC (11-13,65 V w trybie buforowym)
• Sumaryczny prąd wyjściowy (wraz z ładowaniem): 10 A
• Prąd wyjściowy do odbiorników: 5,4 A (Grade 1-2, 12 h) / 2,1 A (Grade 3, 30 h) / 1,0 A (Grade 3, 60 h)
• Moc wyjściowa: 138 W
• Sprawność: 85%
• Pojemność akumulatora: 65 Ah
• Prąd ładowania akumulatora: 2,6 A
• Pobór własny zasilacza (tryb bateryjny): 30 mA max.
• Napięcie tętnień: 80 mV p-p
• Wyjścia techniczne (typ OC): EPS (zanik sieci AC), APS (awaria akumulatora), PSU (awaria zasilacza)
• Wejście techniczne: EXT IN (awaria zewnętrzna)
• Sygnalizacja: optyczna LED (230V AC, CHARGE, ALARM z kodowaniem migotaniem)
• Zabezpieczenia: OVP, OLP, UVP, SCP, ochrona przed odwrotną polaryzacją akumulatora
• Temperatura pracy: -10 do +40°C
• Wymiary: 204 x 141 x 52 mm (+/-2 mm)
• Montaż: do zabudowy / opcjonalnie na szynie DIN (wymagany uchwyt DIN4)
• Normy: EN 50131-6:2017 stopień 1-3, EN 60839-11-2:2015 stopień 1-4, EN 62368-1 klasa I
• Gwarancja: 3 lata

Zastosowanie:

PSG3-12V10A-E przeznaczony jest do bezprzerwowego zasilania urządzeń systemów sygnalizacji włamania i napadu (SSWiN) oraz systemów kontroli dostępu (KD) w rozbudowanych instalacjach wymagających zgodności z normą Grade 3, właściwych dla obiektów o wysokim i bardzo wysokim poziomie ryzyka. Współpraca z akumulatorem 65 Ah zapewnia czas gotowości do 60 godzin przy pracy bateryjnej w trybie Grade 3 bez raportowania do centrum ARC, a przy stopniu 1-2 dostępny prąd 5,4 A pozwala zasilać znaczną liczbę urządzeń peryferyjnych. Jako model szczytowy serii PSG3 13,8 V wyróżnia się największą spośród tej serii pojemnością akumulatora i prądem ładowania 2,6 A, co przekłada się na krótszy czas doładowania po przełączeniu na zasilanie sieciowe. Wejście EXT IN i opcjonalny moduł przekaźnikowy AWZ642 umożliwiają integrację z zewnętrznymi modułami bezpiecznikowymi i systemami sygnalizacji, spełniając wymagania nawet najbardziej zaawansowanych instalacji Grade 3.
