PIP‑7A Puszka instalacyjna przelotowa 20×4 mm²
Koszt wysyłki: od 20,00 zł
Numer katalogowy: PIP‑7A-20×4 mm²
Stan produktu: Nowy
Gwarancja: 3 lata
- Opis produktu
PIP‑7A - przeciwpożarowa puszka instalacyjna przelotowa 20×4 mm² (E90)
PIP‑7A to wysokiej klasy przeciwpożarowa puszka instalacyjna przelotowa marki W2, przeznaczona do profesjonalnych instalacji systemów sygnalizacji pożaru (SSP) oraz innych układów wymagających zachowania ciągłości działania w warunkach pożaru.
Model umożliwia łączenie przewodów o 20 żyłach wejściowych i 20 żyłach wyjściowych, o przekroju do 4 mm², zapewniając odporność ogniową E90, potwierdzoną dokumentami CNBOP‑PIB .
PIP‑7A jest elementem zespołu kablowego, który utrzymuje funkcję elektryczną w czasie pożaru, zgodnie z wymaganiami normy DIN 4102‑12. Dzięki nowej konstrukcji przepustów oraz braku docisków kablowych, puszka znacząco ułatwia montaż i przyspiesza prowadzenie linii sygnalizacyjnych.
Najważniejsze cechy PIP‑7A
Przepusty wsuwane od góry pozwalają na szybkie dopasowanie otworu do średnicy przewodu poprzez proste ścięcie ścinakiem, co znacząco przyspiesza montaż i poprawia szczelność instalacji .
Kostki ceramiczne
Kostki ceramiczne zapewniają stabilne i bezpieczne połączenia przewodów, utrzymując funkcję elektryczną w warunkach pożaru.
Schemat połączeń PIP‑7A umożliwia prowadzenie:
PIP‑7A to wysokiej klasy przeciwpożarowa puszka instalacyjna przelotowa marki W2, przeznaczona do profesjonalnych instalacji systemów sygnalizacji pożaru (SSP) oraz innych układów wymagających zachowania ciągłości działania w warunkach pożaru.
Model umożliwia łączenie przewodów o 20 żyłach wejściowych i 20 żyłach wyjściowych, o przekroju do 4 mm², zapewniając odporność ogniową E90, potwierdzoną dokumentami CNBOP‑PIB .
PIP‑7A jest elementem zespołu kablowego, który utrzymuje funkcję elektryczną w czasie pożaru, zgodnie z wymaganiami normy DIN 4102‑12. Dzięki nowej konstrukcji przepustów oraz braku docisków kablowych, puszka znacząco ułatwia montaż i przyspiesza prowadzenie linii sygnalizacyjnych.
Najważniejsze cechy PIP‑7A
- odporność ogniowa E90
- 20 żył wejściowych / 20 żył wyjściowych
- maksymalny przekrój przewodu: 4 mm²
- maksymalna średnica kabla: ⌀19 mm
- ceramiczne listwy zaciskowe
- przelotowy sposób prowadzenia linii sygnalizacyjnej
- brak docisków kablowych – szybszy montaż
- przepusty kablowe wsuwane od góry
- obudowa z blachy malowanej proszkowo (kolor czerwony)
- montaż natynkowy (ściana / sufit)
- klasa szczelności IP20
- zgodność z CNBOP‑PIB
- wzmocniona konstrukcja dla instalacji PPOŻ
- Model: PIP‑7A
- Typ: puszka instalacyjna przelotowa
- Napięcie pracy: max. 400 V AC
- Prąd znamionowy: max. 32 A
- Przekrój przewodu: max. 4 mm²
- Średnica kabla: max. ⌀19 mm
- Klasa szczelności: IP20
- Odporność ogniowa: E90
- Wymiary:
- – bez przepustów: 275 × 30 × 114 mm
- – z przepustami: 286 × 30 × 114 mm
- Waga: ~760 g
- Kolor: czerwony
- Gwarancja: 36 miesięcy
- systemy sygnalizacji pożaru (SSP)
- instalacje przeciwpożarowe
- linie sterujące urządzeniami PPOŻ
- instalacje oddymiania i klap dymowych
- instalacje DSO (głośniki, sygnalizatory)
- obiekty przemysłowe, magazynowe, biurowe
- miejsca wymagające zachowania ciągłości działania w pożarze

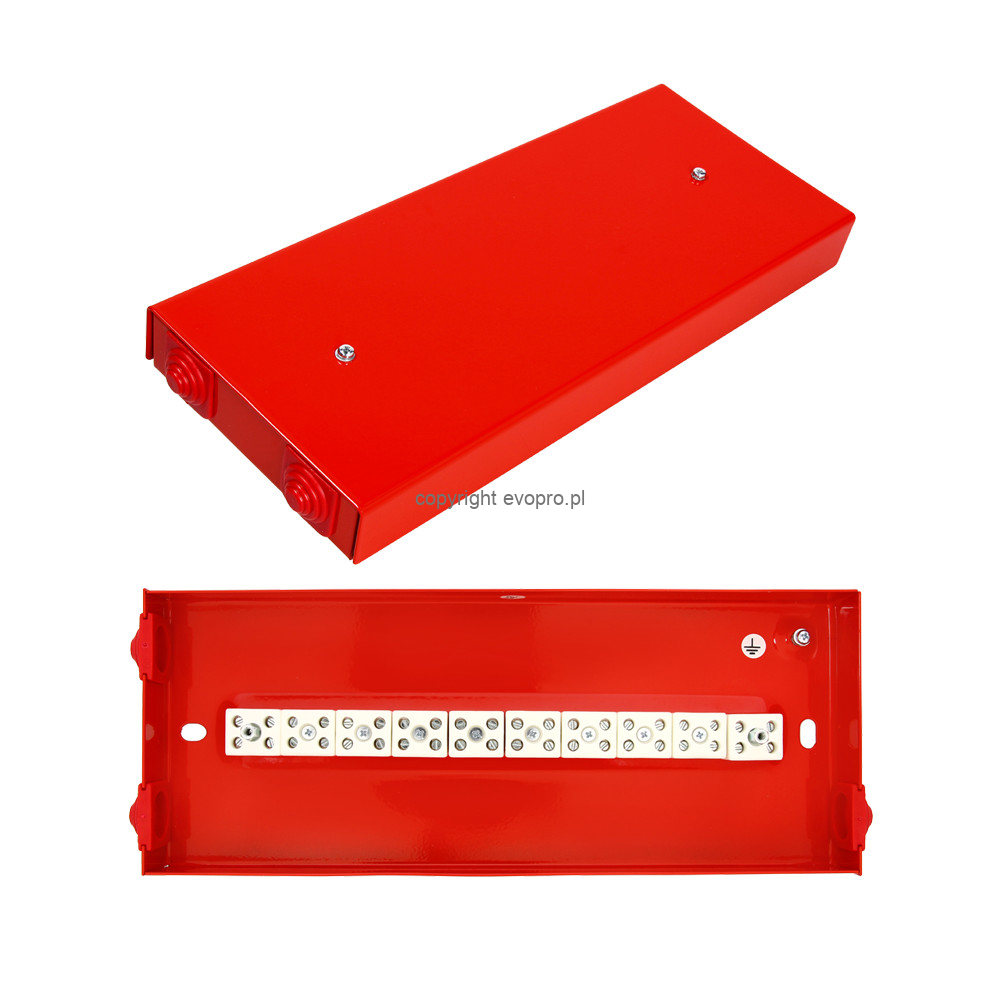

- Budowa puszki PIP‑7A
- Puszka składa się z:
- metalowej obudowy malowanej proszkowo,
- ceramicznych kostek zaciskowych umożliwiających łączenie przewodów o 20 parach,
- stopniowanych przepustów kablowych wsuwanych od góry,
- otworów montażowych do mocowania na ścianie lub suficie.
Przepusty wsuwane od góry pozwalają na szybkie dopasowanie otworu do średnicy przewodu poprzez proste ścięcie ścinakiem, co znacząco przyspiesza montaż i poprawia szczelność instalacji .
Kostki ceramiczne
Kostki ceramiczne zapewniają stabilne i bezpieczne połączenia przewodów, utrzymując funkcję elektryczną w warunkach pożaru.
Schemat połączeń PIP‑7A umożliwia prowadzenie:
- linii zasilających +Uz,
- przewodów sygnalizacyjnych,
- przewodów sterujących urządzeniami PPOŻ.
- Schemat połączeń dostępny jest w dokumentacji producenta .
- Zamocować puszkę do ściany lub sufitu przy użyciu metalowych kołków.
- Wprowadzić przewody przez stopniowane przepusty.
- Podłączyć przewody wejściowe i wyjściowe do ceramicznych zacisków.
- Dopasować pokrywę i dokręcić wkręty z podkładkami gumowymi.
- Montaż wykonać zgodnie z dokumentami CNBOP‑PIB oraz normami PPOŻ.
- pełna zgodność z CNBOP‑PIB
- odporność ogniowa E90
- możliwość prowadzenia dużej liczby żył (20×4 mm²)
- szybki montaż dzięki wsuwanym przepustom
- wysoka trwałość i odporność na warunki pożarowe
- idealna do rozbudowanych instalacji PPOŻ
