PIP‑2AN Przeciwpożarowa puszka instalacyjna przelotowa 9×6 mm²
Koszt wysyłki: od 20,00 zł
Numer katalogowy: PIP‑2AN 9×6 mm²
Stan produktu: Nowy
Gwarancja: 3 lata
- Opis produktu
PIP‑2AN - przeciwpożarowa puszka instalacyjna przelotowa 9×6 mm² (E90)
PIP‑2AN to certyfikowana przeciwpożarowa puszka instalacyjna przelotowa przeznaczona do prowadzenia i łączenia przewodów w systemach sygnalizacji pożaru (SSP) oraz innych instalacjach wymagających zachowania ciągłości działania w warunkach pożaru.
Model w wersji 9×6 mm² umożliwia bezpieczne łączenie przewodów o przekroju do 6 mm², zapewniając odporność ogniową E90, potwierdzoną dokumentami CNBOP‑PIB:
– Krajowy certyfikat stałości właściwości użytkowych Nr 063‑UWB‑0623,
– Krajowa Ocena Techniczna CNBOP‑PIB‑KOT‑2019/2024/0113‑3704 .
Puszka PIP‑2AN wyróżnia się nową konstrukcją przepustów kablowych wsuwanych od góry, brakiem docisków kablowych oraz przelotowym sposobem prowadzenia linii sygnalizacyjnej, co znacząco ułatwia montaż w instalacjach PPOŻ.
Najważniejsze cechy PIP‑2AN (9×6 mm²)
Schemat połączeń schemat obejmuje:
Montaż i bezpieczeństwo
PIP‑2AN to certyfikowana przeciwpożarowa puszka instalacyjna przelotowa przeznaczona do prowadzenia i łączenia przewodów w systemach sygnalizacji pożaru (SSP) oraz innych instalacjach wymagających zachowania ciągłości działania w warunkach pożaru.
Model w wersji 9×6 mm² umożliwia bezpieczne łączenie przewodów o przekroju do 6 mm², zapewniając odporność ogniową E90, potwierdzoną dokumentami CNBOP‑PIB:
– Krajowy certyfikat stałości właściwości użytkowych Nr 063‑UWB‑0623,
– Krajowa Ocena Techniczna CNBOP‑PIB‑KOT‑2019/2024/0113‑3704 .
Puszka PIP‑2AN wyróżnia się nową konstrukcją przepustów kablowych wsuwanych od góry, brakiem docisków kablowych oraz przelotowym sposobem prowadzenia linii sygnalizacyjnej, co znacząco ułatwia montaż w instalacjach PPOŻ.
Najważniejsze cechy PIP‑2AN (9×6 mm²)
- odporność ogniowa E90
- przelotowy sposób prowadzenia linii sygnalizacyjnej
- ceramiczne listwy zaciskowe
- maks. przekrój przewodu: 6 mm²
- maks. średnica kabla instalacyjnego: ⌀25 mm
- brak docisków kablowych – szybszy montaż
- przepusty kablowe wsuwane od góry
- obudowa z blachy malowanej proszkowo (kolor czerwony)
- montaż natynkowy (ściana / sufit)
- klasa szczelności IP20
- zgodność z CNBOP‑PIB
- wysoka odporność mechaniczna i termiczna
- Model: PIP‑2AN
- Typ: puszka instalacyjna przelotowa
- Napięcie pracy: max. 400 V AC
- Prąd znamionowy: max. 41 A
- Przekrój przewodu: max. 6 mm²
- Średnica kabla: max. ⌀25 mm
- Klasa szczelności: IP20
- Odporność ogniowa: E90
- Waga: ~600 g
- Wymiary:
- – bez przepustów: 209 × 36 × 114 mm
- – z przepustami: 225 × 36 × 125 mm
- Kolor: czerwony
- Gwarancja: 36 miesięcy
- systemy sygnalizacji pożaru (SSP)
- instalacje przeciwpożarowe
- linie sterujące klapami dymowymi
- instalacje DSO (głośniki, sygnalizatory)
- obiekty przemysłowe, magazynowe, biurowe
- miejsca wymagające zachowania ciągłości działania w pożarze

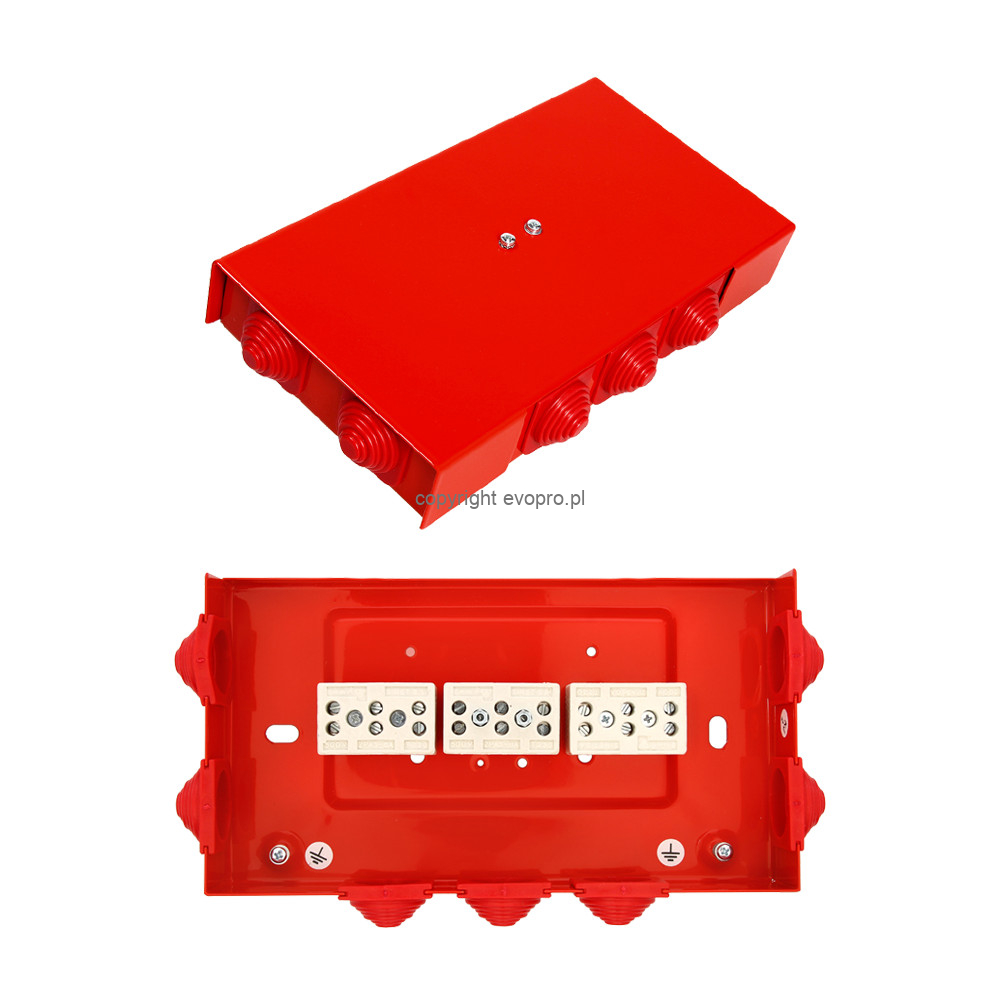

- metalowej obudowy malowanej proszkowo,
- ceramicznych kostek zaciskowych do przewodów 6 mm²,
- przepustów kablowych wsuwanych od góry,
- otworów montażowych do mocowania na ścianie lub suficie.
Schemat połączeń schemat obejmuje:
- linie zasilające +Uz,
- bezpiecznik B,
- przelotowe prowadzenie przewodów sygnalizacyjnych.
Montaż i bezpieczeństwo
- montaż natynkowy przy użyciu metalowych kołków
- przewody należy prowadzić zgodnie z normami PPOŻ
- nie przekraczać maksymalnej liczby żył przewodów
- montaż powinien wykonywać wykwalifikowany personel
- puszka musi być instalowana w suchym miejscu
- nie wolno modyfikować elementów ceramicznych
- unikać uszkodzenia izolacji przewodów podczas instalacji
- pełna zgodność z CNBOP‑PIB
- odporność ogniowa E90
- możliwość prowadzenia przewodów o większym przekroju (6 mm²)
- szybki i wygodny montaż
- idealna do profesjonalnych instalacji PPOŻ
- wysoka trwałość i odporność na warunki pożarowe
