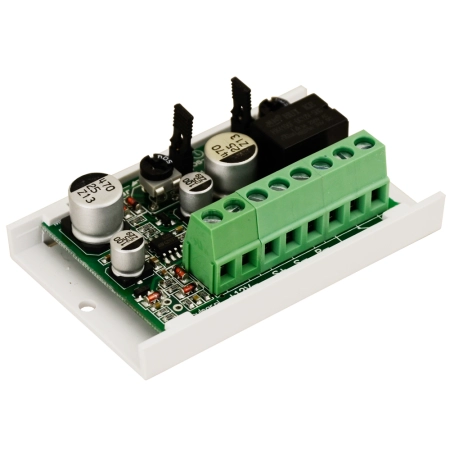

PC4 moduł przekaźnika czasowego AWZ526

AWZ526 to moduł czasowy PC4 - przekaźnik umożliwiający załączenie przekaźnika na ustawiany czas T2 po czasie wyzwolenia T1. Oba czasy, T1 i T2, regulowane są niezależnie w zakresie od 1s do 60s lub od 5s do 5 minut, co odróżnia ten model od prostszych modułów serii (PC1-PC3) o jednym czasie regulacji. Zasilanie 10-14V DC przy poborze prądu 15/35 mA (stan nieaktywny/aktywny), wyjście przekaźnikowe typu C/NC/NO o obciążalności 1A. Moduł posiada dodatkowe wejście R- do resetowania cyklu, sygnalizację optyczną LED oraz złącza śrubowe pod przewody AWG 24-12.

Parametry techniczne:

• napięcie zasilania: 10-14V DC
• pobór prądu: 15 mA / 35 mA (nieaktywny/aktywny)
• wejście S+: sterowanie 10-14V DC
• wejście S-: sterowanie 0V (GND)
• wejście R-: sterowanie 0V (GND), reset
• czas T1: zakres 1s-60s lub 5s-5min
• czas T2: zakres 1s-60s lub 5s-5min
• ilość przekaźników: 1
• styki: 1 x C/NC/NO
• maksymalne napięcie łączeniowe: 30V DC / 48V AC
• maksymalny prąd łączeniowy: 1A
• maksymalna rezystancja styku: <100 mOhm
• sygnalizacja: optyczna LED
• warunki pracy: -10°C do +40°C, wilgotność 20-90% bez kondensacji
• wymiary: 70 x 43 x 23 mm (+/-2mm)
• mocowanie: taśma montażowa lub wkręty x 2 (otwory 3mm)
• złącza: 0,51-2,05 mm (AWG 24-12)
• waga netto/brutto: 0,04 / 0,06 kg
• certyfikat: CE
• gwarancja: 2 lata od daty produkcji

Zastosowanie:
Moduł PC4 sprawdza się w obwodach otwierania drzwi i rygli elektromagnetycznych, automatach zamykających bramy oraz systemach alarmowych, gdzie potrzebna jest sekwencja dwóch niezależnych odcinków czasowych. Dwustopniowa regulacja T1/T2 pozwala np. zaprogramować opóźnienie zadziałania, a następnie czas podtrzymania zwory bez dodatkowych elementów zewnętrznych. Na tle modeli PC1-PC3 wyróżnia go możliwość pracy w dwóch fazach czasowych jednocześnie, co ogranicza liczbę komponentów w instalacji. Dla instalatora to gotowe rozwiązanie do automatyki bramowej i kontroli dostępu wymagającej sekwencyjnego sterowania.
