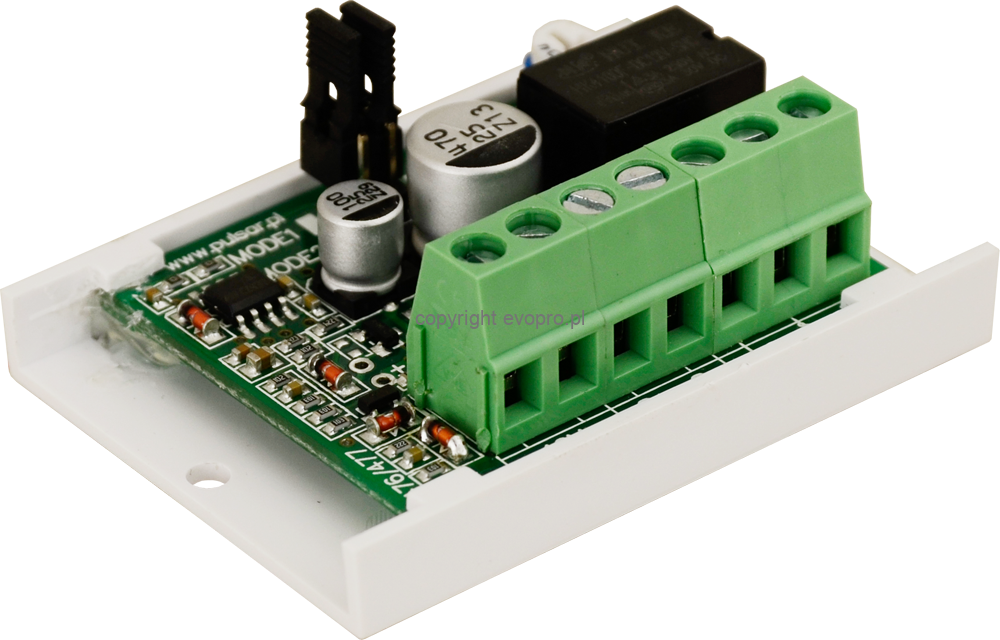

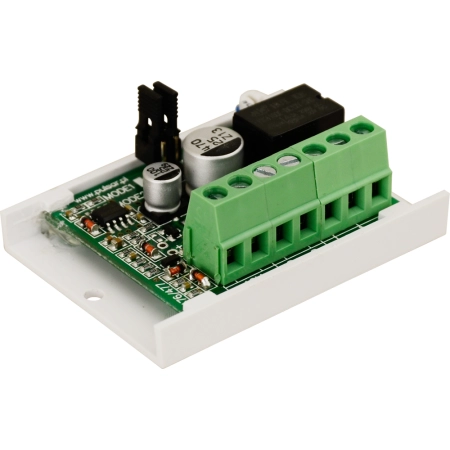

PC3 moduł przekaźnika czasowego AWZ525

AWZ525 to moduł czasowy PC3 - przekaźnik umożliwiający przedłużenie krótkiego impulsu wyzwalającego o czas ustawiony za pomocą potencjometru. Urządzenie pracuje w dwóch trybach: przedłużanie czasu od chwili pojawienia się impulsu lub od chwili jego zaniku, w zakresie czasowym od 1s do 5 minut. Zasilanie 10-14V DC przy poborze prądu 5/25 mA (stan nieaktywny/aktywny), wyjście przekaźnikowe typu C/NC/NO o obciążalności 1A. Urządzenie sygnalizuje stan optycznie diodami LED i posiada złącza śrubowe pod przewody AWG 24-12.

Parametry techniczne:

• napięcie zasilania: 10-14V DC
• pobór prądu: 5 mA / 25 mA (nieaktywny/aktywny)
• wejście S+: sterowanie 10-14V DC
• wejście S-: sterowanie 0V (GND)
• zakresy czasowe: zakres 1: 1s-60s, zakres 2: 5s-5min
• ilość przekaźników: 1
• styki: 1 x C/NC/NO
• maksymalne napięcie łączeniowe: 30V DC / 48V AC
• maksymalny prąd łączeniowy: 1A
• maksymalna rezystancja styku: <100 mOhm
• sygnalizacja: optyczna LED
• warunki pracy: -10°C do +40°C, wilgotność 20-90% bez kondensacji
• wymiary: 60 x 43 x 23 mm (+/-2mm)
• mocowanie: taśma montażowa lub wkręty x 2 (otwory 3mm)
• złącza: 0,51-2,05 mm (AWG 24-12)
• waga netto/brutto: 0,03 / 0,05 kg
• certyfikat: CE
• gwarancja: 2 lata od daty produkcji

Zastosowanie:
Moduł PC3 znajduje zastosowanie w systemach kontroli dostępu, automatyce bram i systemach alarmowych wszędzie tam, gdzie konieczne jest wydłużenie krótkiego impulsu sterującego do ustawionego czasu. Na tle pozostałych modeli serii (PC1, PC2, PC4) wyróżnia go najszerszy zakres czasowy regulacji sięgający 5 minut. Niewielkie wymiary i montaż na taśmie samoprzylepnej pozwalają zamocować go bezpośrednio na obudowie zasilacza buforowego, bez potrzeby dodatkowej przestrzeni montażowej. Dla instalatora to proste rozwiązanie do precyzyjnego sterowania czasem podtrzymania zwory elektromagnetycznej czy oświetlenia.
