IPUPS-17-11-H Zestaw buforowy do 17 kamer IP

IPUPS‑17‑11‑H - Zestaw buforowy do 17 kamer IP, switch PoE 17P+1UP, Long Range, ABOX‑H

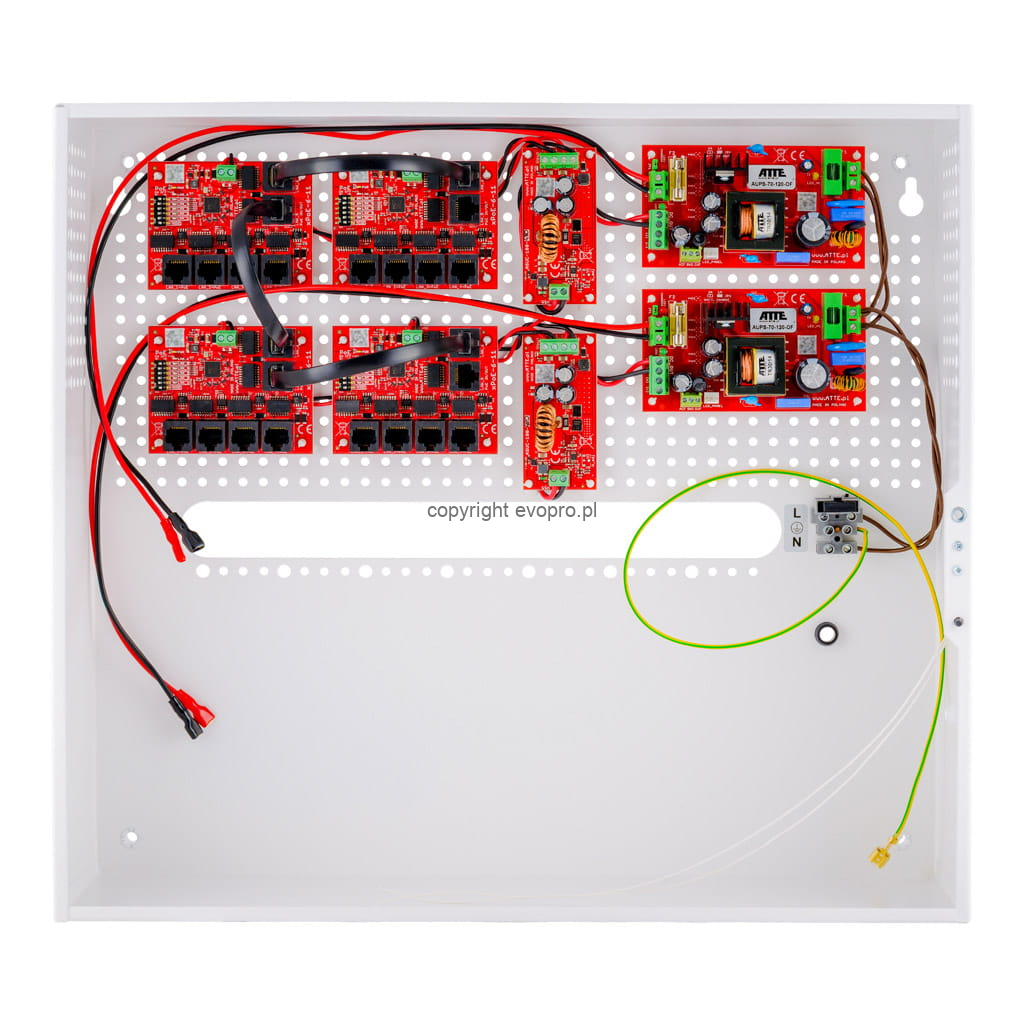

IPUPS‑17‑11‑H to kompletny zestaw buforowy przeznaczony do zasilania 17 kamer IP PoE w profesjonalnych instalacjach monitoringu CCTV IP. W skład zestawu wchodzą: obudowa ABOX‑H z miejscem na 2 akumulatory 18Ah oraz rejestrator NVR, 2 zasilacze buforowe AUPS‑70‑120‑OF, 2 przetwornice ASUC‑100‑480‑OF oraz 4 moduły xPoE‑6‑11‑OF tworzące łącznie 17 portów PoE + 1 port UpLink.

Zestaw umożliwia buforowe zasilanie odbiorników PoE 802.3af/at oraz Passive PoE. Elektroniczne bezpieczniki z auto‑powrotem chronią każdy kanał PoE niezależnie, zapewniając ciągłość pracy systemu nawet przy zwarciu lub przeciążeniu pojedynczej gałęzi. Tryb Long Range zwiększa zasięg transmisji do 280 m na portach LAN 1–4, co pozwala na budowę rozległych instalacji bez konieczności stosowania dodatkowych punktów dystrybucyjnych.

Najważniejsze funkcje i cechy IPUPS‑17‑11‑H

• 17 portów PoE OUT + 1 port UpLink – obsługa rozbudowanych instalacji CCTV IP.
• Buforowe zasilanie – współpraca z 2 akumulatorami 12V/18Ah.
• Elektroniczne bezpieczniki – niezależne dla każdego kanału PoE (auto‑powrót).
• Możliwość wyłączenia PoE – przełączniki ON/OFF dla portów LAN 1–5.
• Do 70W na porcie LAN5 (PoE IN/OUT), 40W na pozostałych portach.
• 2 zasilacze buforowe SMPS 72W – łączna moc 144W, sprawność 90%.
• 2 przetwornice ASUC‑100‑480‑OF – stabilizacja napięcia 48V.
• Sygnalizacja LED – AC, PWR, ładowanie, PoE, transmisja.
• Obudowa ABOX‑H – miejsce na NVR, 2×18Ah, przepusty kablowe, tamper.
• Modułowa konstrukcja – szybki serwis i łatwa rozbudowa o kolejne switche.

Tryby pracy – STANDARD / LONG RANGE

Switche xPoE‑6‑11‑OF pracują w dwóch trybach:

• STANDARD – 10/100 Mbps, zasięg do 100 m.
• LONG RANGE – 10 Mbps na LAN 1–4, zasięg do 280 m.

Port LAN6 (UpLink) zawsze pracuje w trybie 10/100 Mbps i nie posiada zasilania PoE, co umożliwia bezpieczne łączenie segmentów sieci.

Zastosowanie IPUPS‑17‑11‑H

• Monitoring CCTV IP – zasilanie kamer 802.3af/at oraz Passive PoE.
• Instalacje rozproszone – punkty kamerowe w budynkach i halach.
• Systemy wymagające podtrzymania – praca z 2 akumulatorami 12V/18Ah.
• Integracja z xPoE / IPB / IPUPS – skalowanie instalacji.

Dane techniczne

• Porty: 17×PoE OUT (LAN1–LAN17), 1×UpLink (LAN18)
• Prędkość transmisji: 10/100 Mbps
• Napięcie wejściowe: 190–260 VAC, 50 Hz
• Napięcie wyjściowe PoE: 48V ±2%
• Moc na port: LAN1–LAN4: 40W, LAN5: 60–70W
• Zasilacz buforowy: 2×72W, sprawność 90%
• Zabezpieczenia: przepięciowe, przeciążeniowe, przeciwzwarciowe
• Akumulatory: 2×12V / 18Ah (brak w zestawie)
• Sygnalizacja LED: AC, PWR, ładowanie, PoE, transmisja
• Temperatura pracy: −25°C … +50°C
• Obudowa: ABOX‑H, stalowa, IP20
• Wymiary: 450 × 400 × 140 mm
• Waga: 4,73 kg
• Kod EAN: 5902143690399

IPUPS‑17‑11‑H to zaawansowany zestaw buforowy dla instalacji CCTV IP, który dzięki trybowi Long Range, wysokiej mocy portów PoE oraz dużej obudowie ABOX‑H zapewnia stabilną, bezprzerwową i skalowalną pracę systemu monitoringu.
