IPB-5-10A-S4 Zestaw do 5 kamer IP switch PoE 5P+1UP

IPB-5-10A-S4 - zestaw switch PoE 5P+1UP w obudowie ABOX-S4 (55V, 90W)

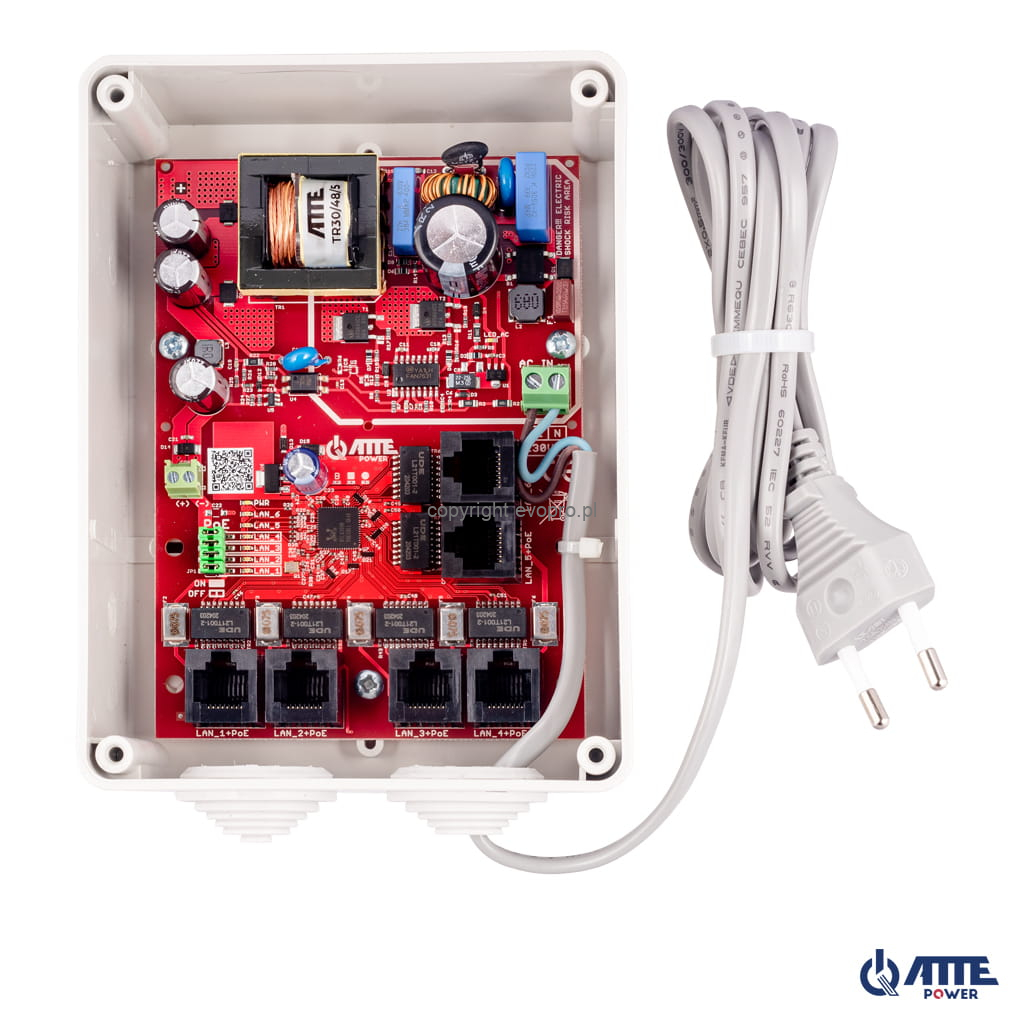

IPB-5-10A-S4 to kompletny, zintegrowany zestaw switcha PoE 10/100 Mbps przeznaczony do zasilania do 5 kamer IP oraz rozbudowy sieci monitoringu. Urządzenie łączy w jednej obudowie switch PoE 6-portowy (5× PoE OUT + 1× UpLink) oraz zasilacz 55V 90W, co znacząco upraszcza montaż i skraca czas instalacji.

Dzięki obudowie ABOX-S4 o klasie IP55 zestaw można montować na zewnątrz, bez konieczności stosowania dodatkowych skrzynek instalacyjnych. Wysokie napięcie PoE (55V) oraz zasilanie po wszystkich parach przewodu UTP umożliwiają pracę z odbiornikami o dużym poborze mocy – w tym kamerami PTZ oraz ekstenderami PoE serii APT i xPoE.

Najważniejsze funkcje IPB-5-10A-S4 – switch PoE / zestaw zasilający / punkt dystrybucyjny

• 5 portów PoE OUT + 1 port UpLink – pełna funkcjonalność switcha 10/100 Mbps.
• Zasilanie 5 odbiorników PoE – 802.3af/at lub Passive PoE.
• Budżet mocy 90W – do 40W na pojedynczy port PoE.
• Zasilanie PoE po 4 parach – zwiększona moc i stabilność.
• Zintegrowany zasilacz 55V 90W – wysoka sprawność >90%.
• Obudowa IP55 ABOX-S4 – montaż zewnętrzny, odporność na warunki atmosferyczne.
• Elektroniczne bezpieczniki na każdym kanale PoE (auto-powrót).
• Możliwość wyłączenia PoE na portach LAN1–LAN4 (zworki).
• Dodatkowe złącze śrubowe – wyprowadzenie napięcia 55V DC.
• Sygnalizacja LED – AC, PWR, PoE, transmisja danych.
• Wysoka odporność środowiskowa – zakres pracy –25°C do +50°C.
• Wygodny montaż – uchwyty, przepusty 2×29 mm, miejsce na zapas kabli.

Porty i zasilanie PoE – IPB-5-10A-S4

Porty PoE OUT (LAN1–LAN5)

• Standard: Passive PoE / 802.3af/at (zależnie od źródła).
• Moc maksymalna: 40W na port.
• Napięcie wyjściowe: 55V ± 2%.
• Zabezpieczenia: przepięciowe, przeciążeniowe, przeciwzwarciowe.
• Wyłączanie PoE: zworki na LAN1–LAN4.

Port UpLink (LAN6)

• 10/100 Mbps.
• Bez PoE – bezpieczne łączenie segmentów sieci.

Zasilanie i zabezpieczenia

• Wejście: 190–260 VAC.
• Zabezpieczenie wejścia: bezpiecznik topikowy 3,15 A.
• Zabezpieczenie wyjścia: elektroniczne 3 A + TSD 130°C.
• Sprawność zasilacza: 93% przy 90W.

Zastosowanie IPB-5-10A-S4 – monitoring IP, rozległe instalacje, punkty dystrybucyjne

Zestaw IPB-5-10A-S4 jest przeznaczony do instalacji, w których wymagane jest:

• Zasilenie do 5 kamer IP z jednego punktu.
• Budowa zewnętrznych punktów PoE w obudowie IP55.
• Rozbudowa monitoringu bez dodatkowych zasilaczy.
• Praca z kamerami PTZ oraz odbiornikami o dużym poborze mocy.
• Tworzenie odgałęzień sieci LAN+PoE w rozległych instalacjach.
• Współpraca z konwerterami 2WIRE i XCOAX.
• Kaskadowe połączenia ekstenderów serii xPoE i APT.

Uwagi instalacyjne

• Obudowa ABOX-S4 jest dedykowana wyłącznie do tego modelu.
• Przy dużych odległościach zalecane przewody Cat5e/6.
• Możliwość zakupu wersji w obudowie ABOX-M2 (IPB-5-10A-M2) lub modułu OF.
• Wysokie napięcie PoE (55V) zwiększa zasięg i stabilność zasilania.

IPB-5-10A-S4 – niezawodny zestaw PoE dla profesjonalnych instalacji

IPB-5-10A-S4 to kompletne rozwiązanie dla instalatorów, którzy potrzebują stabilnego zasilania PoE oraz switcha w jednej, odpornej obudowie. Dzięki wysokiej mocy, zasilaniu po 4 parach oraz elektronicznym zabezpieczeniom, zestaw zapewnia niezawodność w każdej profesjonalnej instalacji monitoringu IP.
