IPB-5-10A-M2 Zestaw do 5 kamer IP switch PoE

IPB‑5‑10A‑M2 - Zestaw do 5 kamer IP, switch PoE 5P + 1UP, zasilacz 55V 90W, obudowa ABOX‑M2

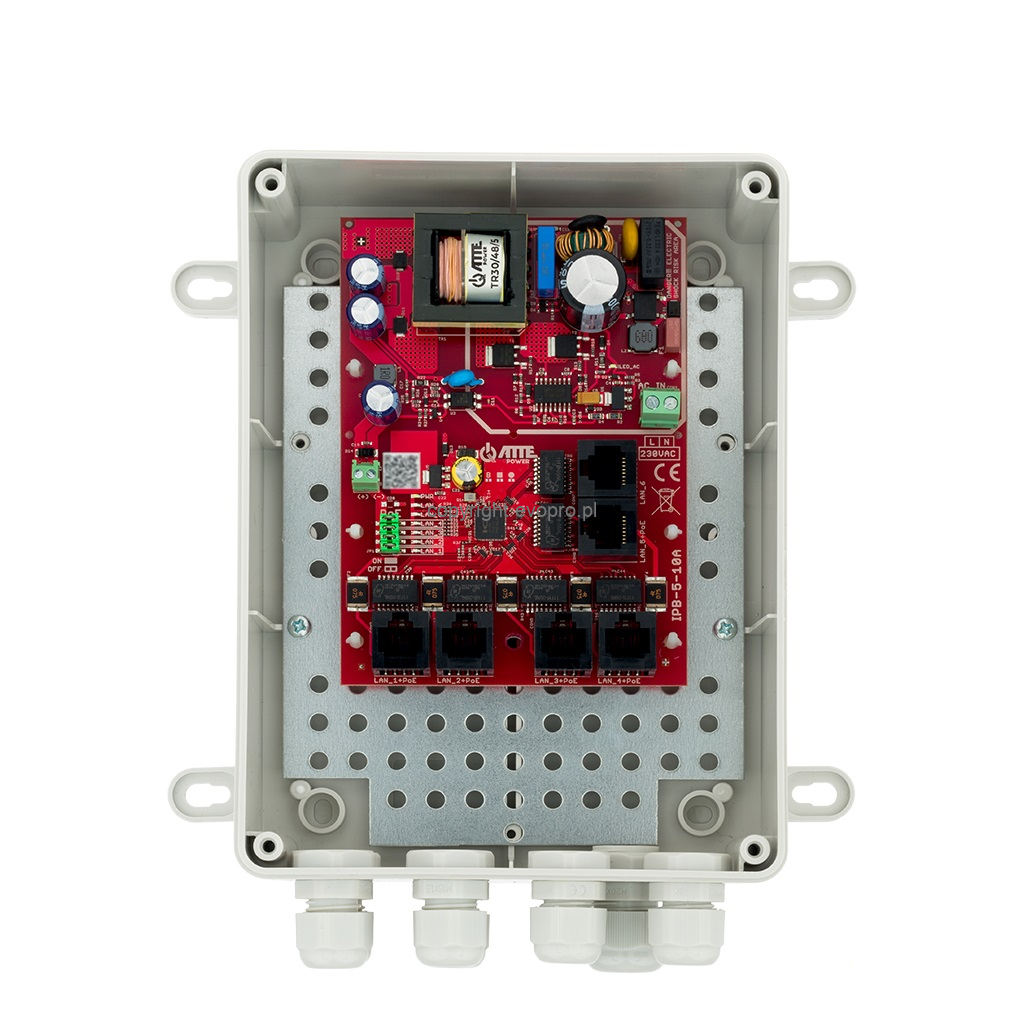

IPB‑5‑10A‑M2 to kompletny zestaw zasilająco‑sieciowy dla systemów CCTV IP, łączący 6‑portowy switch PoE 10/100 Mbps (5×PoE OUT + 1×UpLink) ze zintegrowanym zasilaczem 55V 90W. Urządzenie zostało umieszczone w odpornej na warunki atmosferyczne obudowie ABOX‑M2 (IP56), co umożliwia montaż zewnętrzny oraz pracę w wymagających lokalizacjach.

Zasilanie PoE realizowane jest po wszystkich parach przewodu UTP, co minimalizuje spadki napięcia i pozwala zasilać urządzenia o większym poborze mocy – w tym kamery PTZ, konwertery 2WIRE, XCOAX oraz ekstendery PoE serii xPoE / APT. Dzięki wysokiej sprawności zasilacza (>90%) oraz elektronicznym zabezpieczeniom z auto‑powrotem, IPB‑5‑10A‑M2 zapewnia stabilną pracę nawet w rozbudowanych instalacjach.

Najważniejsze funkcje i cechy IPB‑5‑10A‑M2

• 5 portów PoE OUT + 1 port UpLink – zasilanie i transmisja dla kamer IP.
• Zasilacz 55V 90W – wysoka moc dla odbiorników o dużym poborze.
• PoE po wszystkich parach – mniejsze straty napięcia na długich odcinkach.
• Do 40W na port PoE – obsługa kamer PTZ i rozbudowanych punktów.
• Elektroniczne bezpieczniki – niezależne dla każdego kanału PoE (auto‑powrót).
• Wyłączenie PoE na portach – zworki PoE dla LAN 1–4.
• Obudowa ABOX‑M2 IP56 – dławnice 6×M16 + 1×M20, odporność UV.
• Wysoka sprawność zasilacza 93% – niskie straty energii.
• Sygnalizacja LED – AC, PWR, PoE, transmisja na wszystkich portach.
• Możliwość rozbudowy – współpraca z xPoE, APT, IPUPS, konwerterami 2WIRE/XCOAX.

Zastosowanie IPB‑5‑10A‑M2

• Monitoring CCTV IP – zasilanie do 5 kamer PoE 802.3af/at oraz Passive PoE.
• Instalacje rozproszone – budowa punktów kamerowych w terenie.
• Systemy z konwerterami – 2WIRE, XCOAX, długie odcinki przewodów.
• Integracja z ekstenderami – xPoE‑3‑11A, xPoE‑4‑11A‑HS, xPoE‑6‑11‑OF.

Przykładowe konfiguracje pracy

IPB‑5‑10A‑M2 umożliwia tworzenie rozległych instalacji poprzez kaskadowe łączenie ekstenderów xPoE oraz modułów APT.

• IPB‑5‑10A‑M2 + xPoE‑4‑11A‑HS – rozbudowa o kolejne 4 kamery.
• IPB‑5‑10A‑M2 + xPoE‑3‑11A – tworzenie długich odcinków PoE.
• IPB‑5‑10A‑M2 + xPoE‑6‑11‑OF – rozgałęzienia w instalacjach terenowych.

Dane techniczne

• Porty: 5×PoE OUT (LAN1–LAN5), 1×UpLink (LAN6)
• Prędkość transmisji: 10/100 Mbps
• Napięcie wejściowe: 190–260 VAC
• Napięcie wyjściowe PoE: 55V ±2%
• Moc maksymalna: 90W
• Moc na port: do 40W (LAN1–LAN5)
• Zabezpieczenia: przepięciowe, przeciążeniowe, przeciwzwarciowe 0,75A
• Sprawność zasilacza: 93% @ 90W
• Sygnalizacja LED: AC, PWR, PoE (LAN1–LAN5), link (LAN1–LAN6)
• Temperatura pracy: −25°C … +50°C
• Obudowa: ABOX‑M2, IP56, dławnice 6×M16 + 1×M20
• Wymiary: 140 × 190 × 70 mm
• Waga: 0,67 kg
• Kod EAN: 5902143691693

IPB‑5‑10A‑M2 to profesjonalny zestaw PoE dla instalacji CCTV IP, który dzięki zintegrowanemu zasilaczowi, wysokiej mocy portów oraz odpornej obudowie ABOX‑M2 zapewnia stabilną pracę w wymagających warunkach terenowych.
