IP-3-30-L2 Zestaw do 3 kamer IP + 2 porty SFP

IP-3-30-L2 — Gotowy zestaw do 3 kamer IP z 2 portami SFP, obudowa zewnętrzna IP56

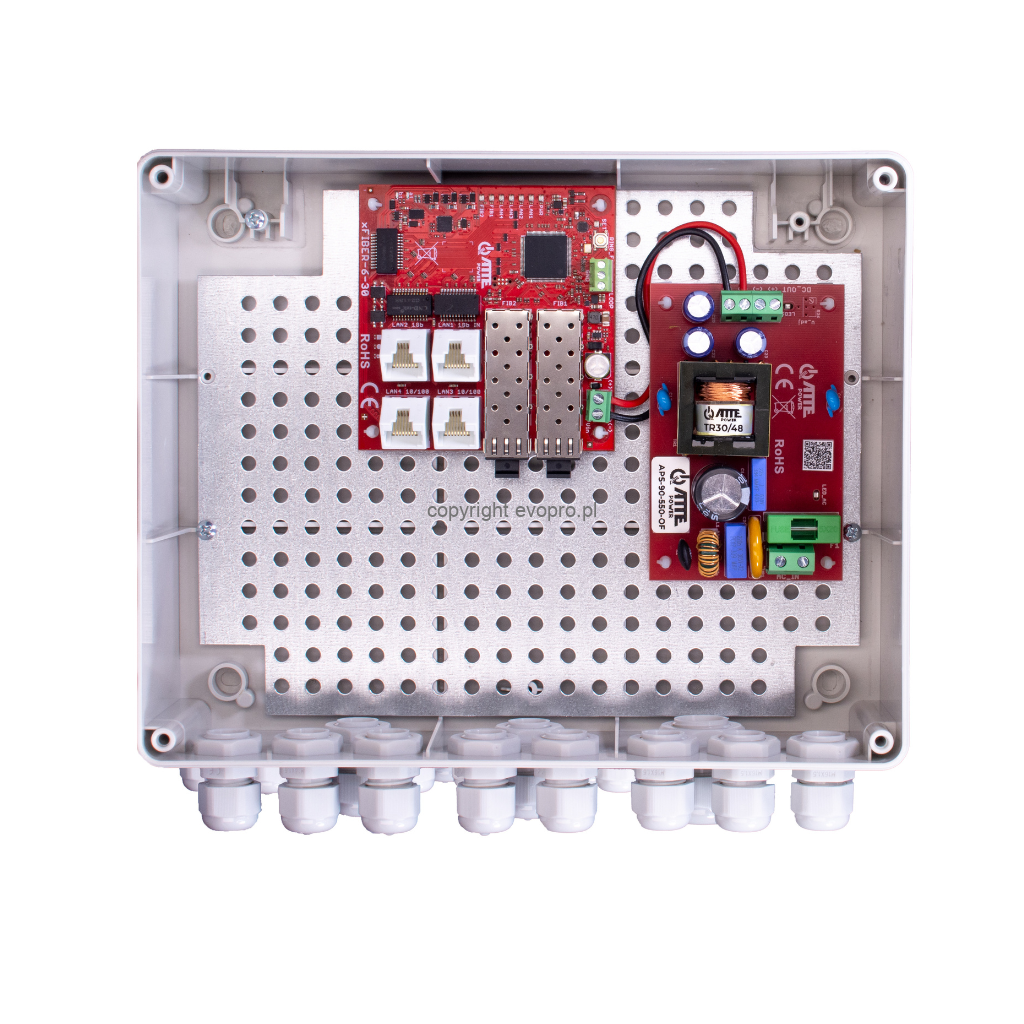

IP-3-30-L2 marki ATTE to gotowy do montażu punkt dystrybucyjny do zasilania 3 kamer IP PoE w rozległych instalacjach światłowodowych. Zestaw łączy w jednej, zewnętrznej obudowie IP56 trzy komponenty: switch PoE xFIBER-6-30-OF (4 porty, w tym 2 SFP), zasilacz sieciowy APS-90-550-OF (55 V, 96 W) oraz samą obudowę ABOX-L2. Dzięki temu instalator otrzymuje kompletne, przetestowane rozwiązanie bez konieczności samodzielnego doboru i łączenia poszczególnych elementów.

Dwa porty SFP switcha pozwalają na jednoczesne wejście i wyjście sygnału światłowodowego, co umożliwia pracę w topologii pierścienia (RING) — kilka zestawów IP-3-30-L2 połączonych w pętlę zachowuje ciągłość transmisji nawet przy przerwaniu jednego odcinka światłowodu. Zestaw jest fabrycznie ustawiony w trybie „slave"; do poprawnej pracy pierścienia bez zapętlenia danych wymagany jest jeden zestaw w trybie „master", zarządzający ruchem na portach SFP.

Skład zestawu

• xFIBER-6-30-OF — switch PoE 4-portowy z 2 portami SFP
• APS-90-550-OF — zasilacz sieciowy SMPS 55 V, moc maks. 96 W

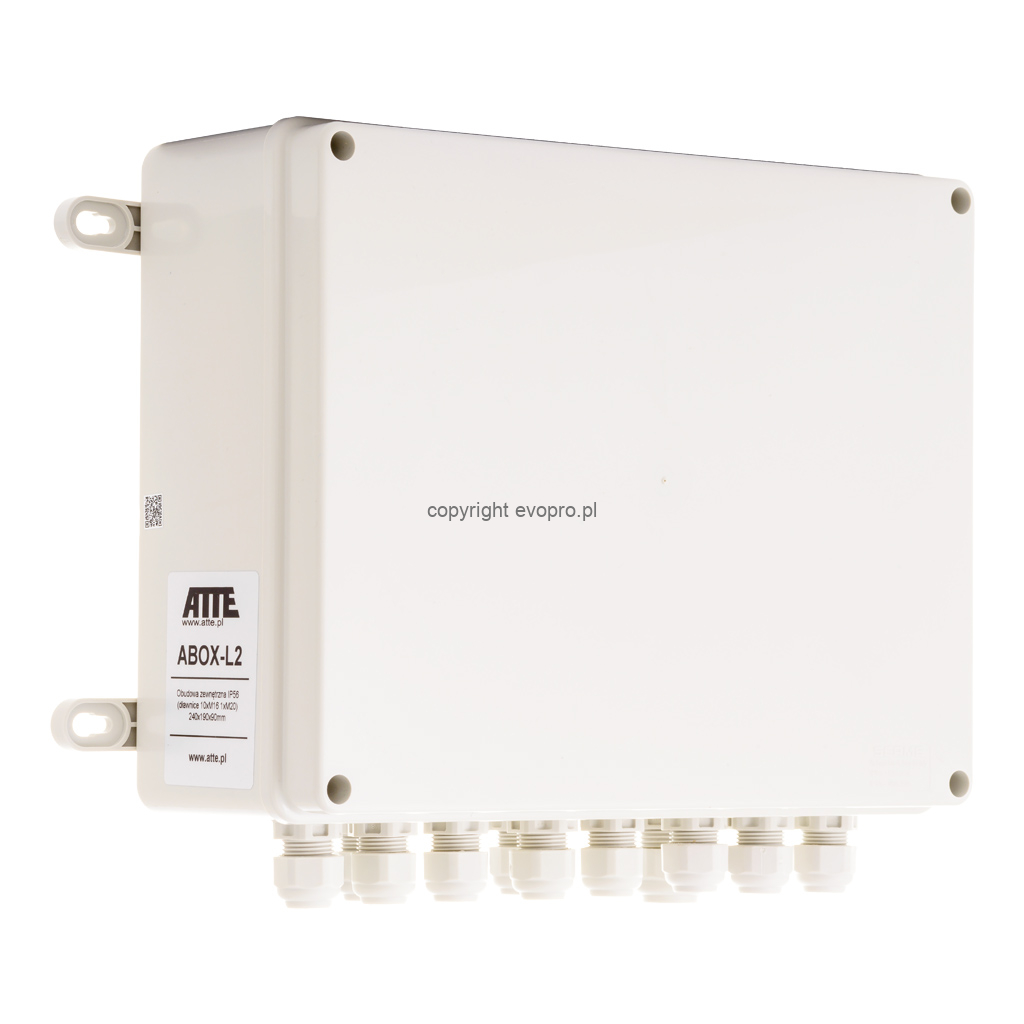

• ABOX-L2 — obudowa zewnętrzna IP56, dławnice 10 × M16 + 1 × M20

Parametry techniczne

• Model: IP-3-30-L2
• Porty: 1 × LAN PoE IN (802.3af/at/bt90, Gigabit) + 3 × LAN PoE OUT (802.3af/at: LAN2 Gigabit, LAN3–LAN4 10/100 Mb/s) + 2 × SFP (100/1000 Mb/s)
• Przepustowość przełączania: 8,4 Gb/s
• Napięcie zasilania (sieciowe): 190–260 VAC, 50 Hz
• Napięcie wyjściowe PoE: 55 VDC ±2%
• Moc zasilacza (ciągła): 96 W
• Sprawność zasilacza: 93% przy 90 W
• Zabezpieczenie wejścia zasilacza: bezpiecznik topikowy zwłoczny 3,15 A
• Zabezpieczenie wyjścia zasilacza: elektroniczne, przeciążeniowe 3 A
• Zabezpieczenia przepięciowe: porty LAN1–LAN4
• Zabezpieczenie nadprądowe: 0,7 A (porty LAN2–LAN4)
• Tryb pracy switcha: RING (master/slave, przełączanie przyciskiem SET)
• Wyjście techniczne: open-collector (LOOP, RING_F)
• Sygnalizacja LED: PWR, SET, LAN1–LAN4, FIB1–FIB2, AT, BT, LED_AC, LED 1
• Zakres temperatur pracy: –25 °C … +50 °C
• Stopień ochrony: IP56
• Obudowa: ABOX-L2, tworzywo, kolor szary
• Wymiary: 240 × 190 × 90 mm
• Waga: 1,144 kg

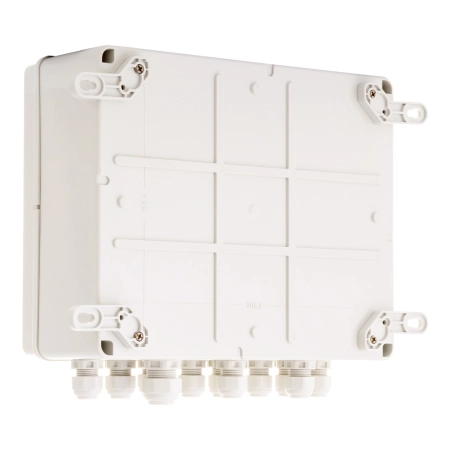

• Montaż: naścienny, w komplecie uchwyty zachowujące stopień ochrony IP56
• Producent: ATTE

Zastosowanie

IP-3-30-L2 sprawdza się jako gotowy punkt dystrybucyjny w rozległych instalacjach światłowodowych CCTV, gdzie odległości między kamerami a centralą przekraczają zasięg okablowania miedzianego. Obudowa IP56 pozwala na montaż bezpośrednio na zewnątrz — na ścianie budynku, słupie lub latarni (przy użyciu opcjonalnego adaptera ADD-PMAL, sprzedawanego oddzielnie). Wewnątrz obudowy można zachować zapas kabli, a pokrywa połączona z obudową żyłką ułatwia serwis bez ryzyka jej zgubienia.

• Zasilanie 3 kamer IP PoE w jednym, zewnętrznym punkcie dystrybucyjnym — bez potrzeby doprowadzania zasilania niskonapięciowego do każdej kamery osobno
• Topologia RING w rozległych instalacjach — kilka zestawów IP-3-30-L2 połączonych w pierścień zachowuje ciągłość transmisji nawet przy przerwaniu jednego odcinka światłowodu
• Montaż na słupach i latarniach — z opcjonalnym adapterem ADD-PMAL, bez konieczności budowy dodatkowej konstrukcji wsporczej
• Integracja z systemem alarmowym — wyjście techniczne open-collector (LOOP, RING_F) pozwala zgłosić awarię pierścienia lub zapętlenie portu do centrali alarmowej

Dlaczego warto — korzyści dla integratora i instalatora

• Gotowe rozwiązanie „pod klucz" — switch, zasilacz i obudowa dobrane i przetestowane fabrycznie, bez ryzyka niedopasowania komponentów
• Wysoka sprawność zasilacza (93% przy 90 W) — mniej strat energii i niższe nagrzewanie wnętrza obudowy
• Stopień ochrony IP56 z dławnicami 10 × M16 + 1 × M20 — wystarczająca liczba wejść kablowych dla rozbudowanych instalacji zewnętrznych

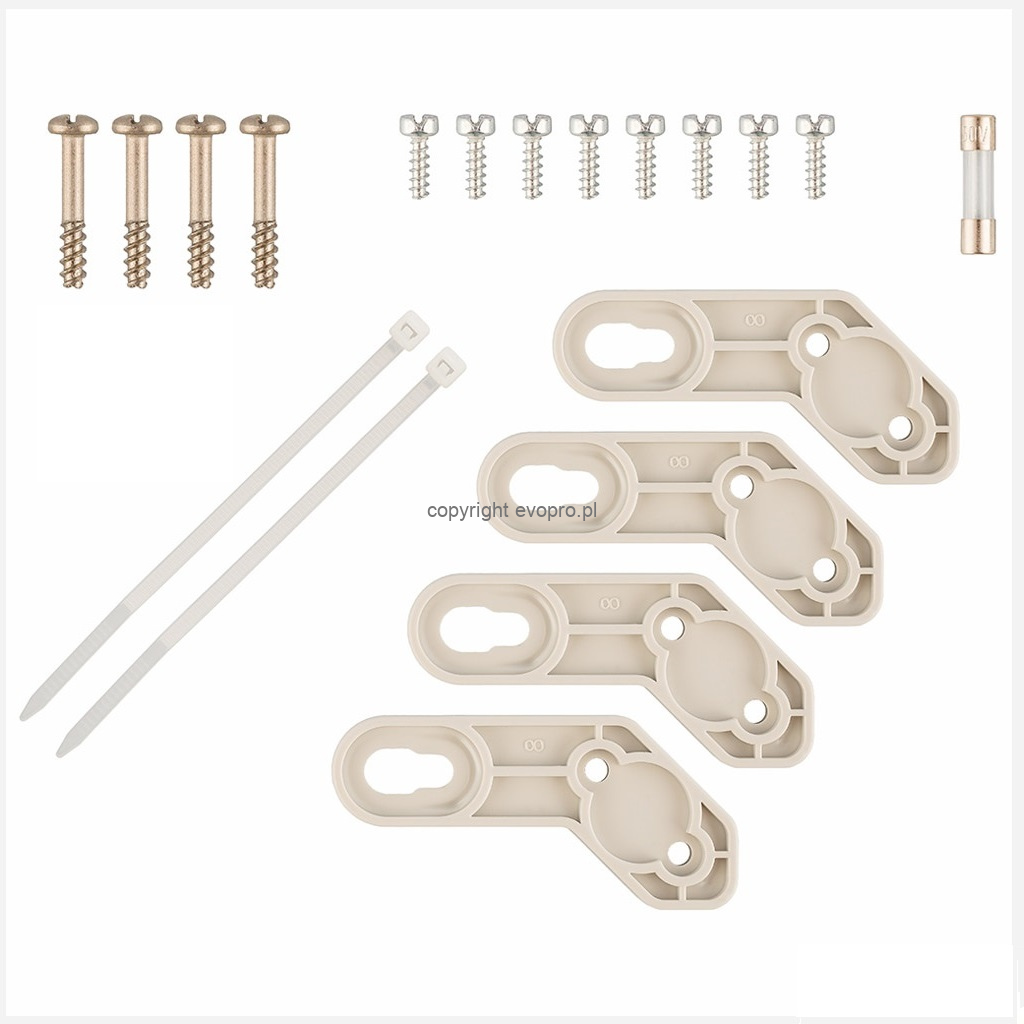

• Montaż bez naruszania szczelności obudowy — dołączone uchwyty montażowe zachowują klasę IP56
• Wyraźna sygnalizacja LED każdego elementu zestawu — szybka diagnostyka usterki bez podłączania komputera
