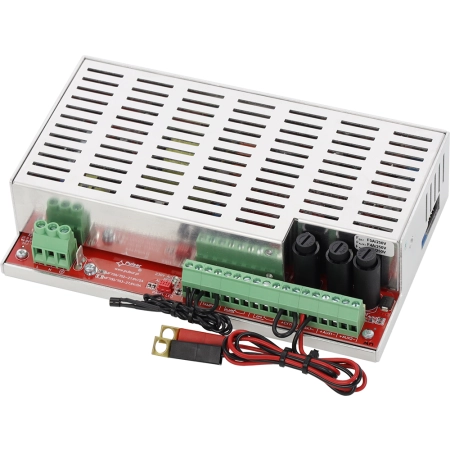

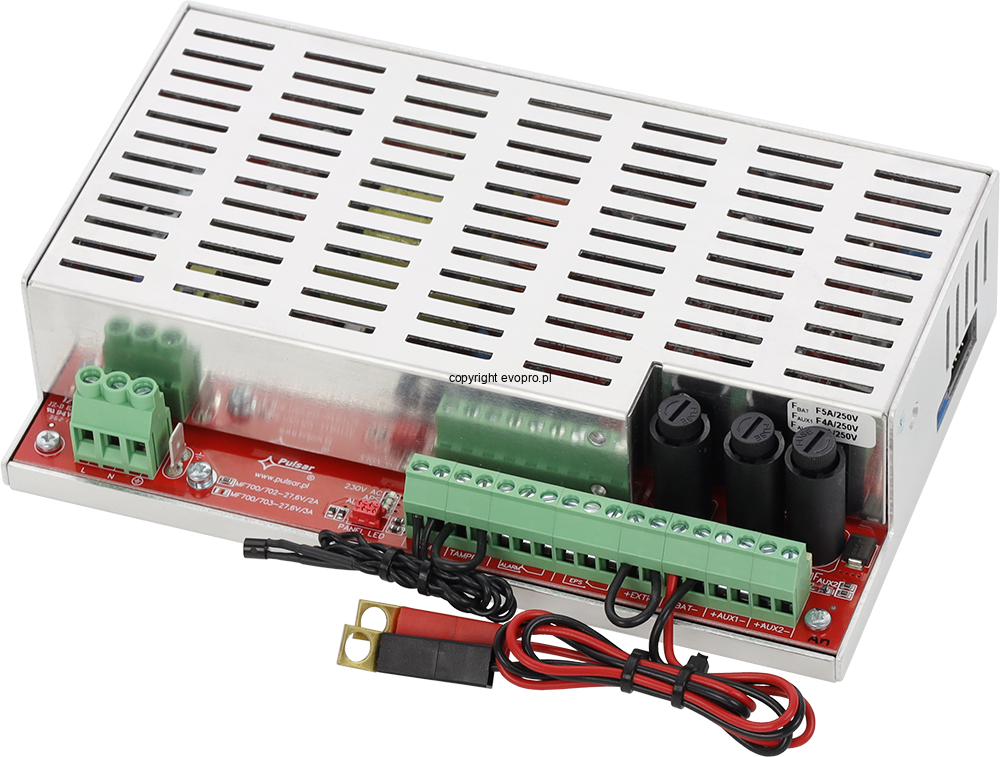

EN54M 27,6V/2A/2×7Ah moduł zasilacza do systemów przeciwpożarowych EN54M-2A7

EN54M-2A7 to modul impulsowego zasilacza buforowego przeznaczony do zabudowy w zewnetrznej obudowie i bezprzerwowego zasilania urzadzen systemow sygnalizacji pozarowej oraz systemow kontroli rozprzestrzeniania dymu i ciepla wymagajacych stabilizowanego napiecia 24 V DC (+/-15%). Modul zaprojektowany zgodnie z normami EN54-4:1997+AC:1999+A1:2002+A2:2006 i EN12101-10:2005+AC:2007.

Uwaga producenta: aby modul mogl zostac zainstalowany w systemie przeciwpozarowym, nalezy go umiescic w obudowie o odpowiedniej konstrukcji i w celu uzyskania certyfikatu zlecic badania uzupelniajace na zgodnosc z norma EN54-4 lub EN12101-10 w jednostce notyfikowanej.

Modul posiada dwa niezaleznie zabezpieczone wyjscia AUX1 i AUX2 dostarczajace napiecie 27,6 V DC. Prad wyjsciowy ciagly wynosi 1,6 A, chwilowy (5 min) 2 A. W przypadku zaniku napiecia sieciowego nastepuje natychmiastowe przejscie na zasilanie akumulatorowe. Stan pracy sygnalizowany jest za pomoca wskaznikow LED na PCB. Mozliwa wspolpraca z opcjonalnym panelem sygnalizacji optycznej EN54M-LED, modulami bezpiecznikowymi EN54C-LB4 i EN54C-LB8 oraz modulami sekwencyjnymi EN54C-LS4 i EN54C-LS8. Opcjonalny montaz na szynie DIN 35 mm za pomoca uchwytu EN54M-DIN1. Chlodzenie konwekcyjne.

Parametry techniczne:

• Napiecie zasilania: 230 V AC / 50 Hz
• Napiecie wyjsciowe: 27,6 V DC (22 V - 27,3 V DC praca buforowa / 20 V - 27,3 V DC praca bateryjna)
• Prad wyjsciowy ciagly (Imax a): 1,6 A
• Prad wyjsciowy chwilowy (Imax b, 5 min): 2 A
• Moc wyjsciowa: 56,8 W
• Sprawnosc: 88%
• Pobor pradu: 0,58 A
• Prad ladowania akumulatorow: 0,4 A
• Pojemnosc akumulatorow: 7,2 Ah
• Tetnienia napiecia: 50 mV p-p
• Pobor pradu przez uklady zasilacza (praca bateryjna): 52 mA
• Wspolczynnik kompensacji temperaturowej: -36 mV/°C (-5°C - +65°C)
• Zabezpieczenie OVP: U>32 V +/-2 V, automatyczny powrot
• Zabezpieczenie UVP: U<20 V (+/-2%) - odlaczenie akumulatorow
• Maks. rezystancja obwodu akumulatorow: 300 mΩ
• Bezpiecznik FBAT: F5 A/250 V
• Bezpieczniki FAUX1 / FAUX2: F4 A/250 V / F4 A/250 V
• Wyjscia techniczne przekaznikowe: EPS (zanik sieci AC, opoznienie 10s), ALARM (awaria zbiorcza)
• Wejscia techniczne: EXTi (awaria zewnetrzna), TAMPER (otwarcie pokrywy)
• Sygnalizacja: wskazniki LED na PCB
• Wymiary (DxSxW): 200 x 120 x 48 mm (+/-2 mm)
• Wymiary mocowania: 212 x 75 mm, 4 x fi 5 mm
• Masa netto/brutto: 0,69 / 0,74 kg
• Temperatura pracy: -5°C - +75°C
• Stopien ochrony: IP00
• Chlodzenie: konwekcyjne
• Normy: EN54-4:1997+AC:1999+A1:2002+A2:2006, EN12101-10:2005+AC:2007
• Gwarancja: 3 lata

Zastosowanie:

Modul zasilacza EN54M-2A7 przeznaczony jest do zabudowy w zewnetrznych obudowach stosowanych w systemach sygnalizacji pozarowej i systemach kontroli rozprzestrzeniania dymu i ciepla wymagajacych stabilizowanego napiecia 24 V DC. Przeznaczony dla producentow i integratorow systemow, ktorzy potrzebuja modulu zasilacza do wbudowania we wlasne obudowy lub rozdzielnice. Dwa niezaleznie zabezpieczone wyjscia AUX1 i AUX2 zapewniaja oddzielne zasilanie poszczegolnych urzadzen systemu. Mozliwosc rozbudowy o modul bezpiecznikowy EN54C-LB4 lub EN54C-LB8 oraz modul sekwencyjny EN54C-LS4 lub EN54C-LS8 pozwala na dostosowanie modulu do wymagan rozbudowanych instalacji.
