EN54C 27,6V/10A/2×17Ah zasilacz do systemów przeciwpożarowych EN54C-10A17

EN54C-10A17 to impulsowy zasilacz buforowy z sygnalizacją LED przeznaczony do bezprzerwowego zasilania urządzeń systemów sygnalizacji pożarowej oraz systemów kontroli rozprzestrzeniania dymu i ciepła wymagających stabilizowanego napięcia 24 V DC (+/-15%). Zasilacz zaprojektowany zgodnie z normami EN54-4:1997+AC:1999+A1:2002+A2:2006 i EN12101-10:2005+AC:2007, posiadający certyfikat stałości właściwości użytkowych 1438-CPR-0628 oraz świadectwo dopuszczenia 5222/2024.

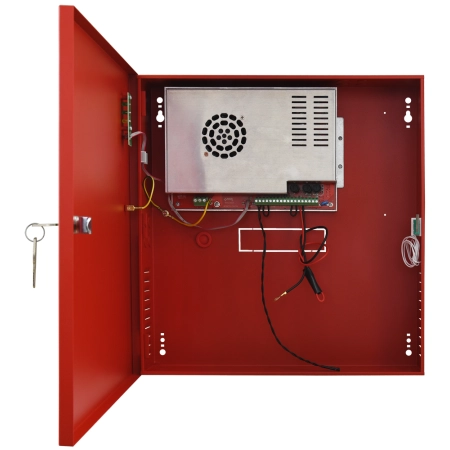

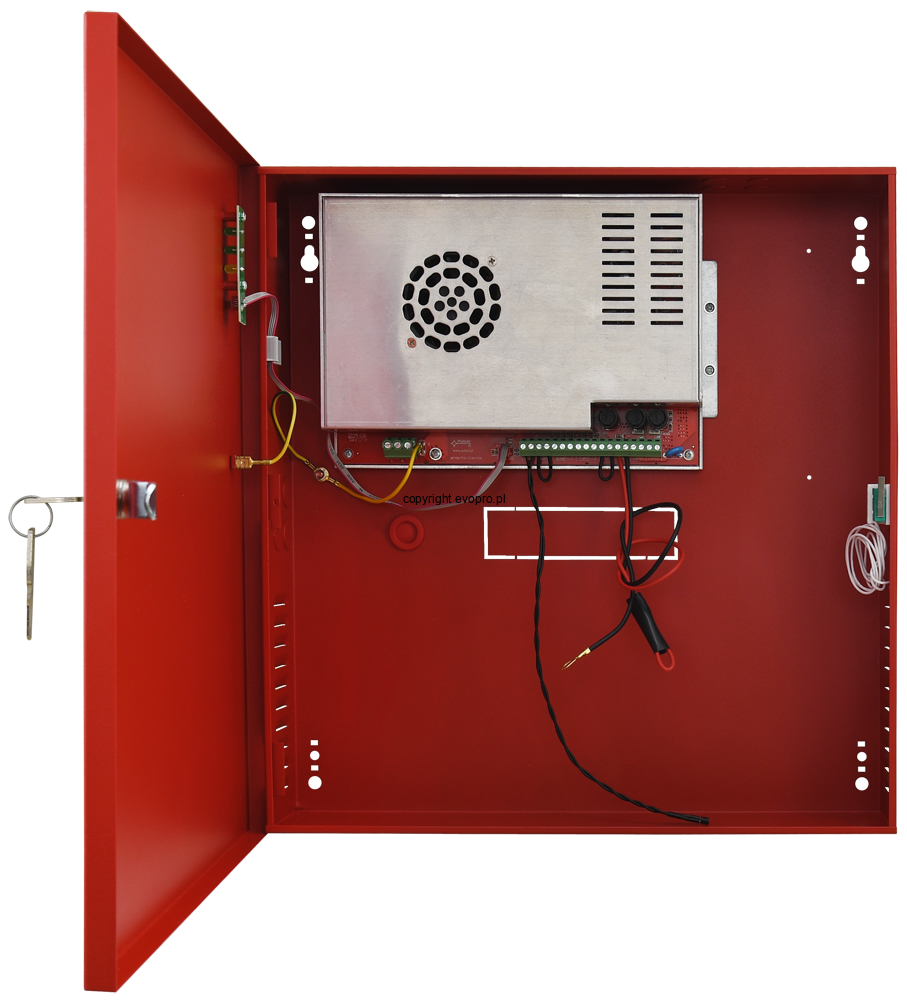

Zasilacz posiada dwa niezależnie zabezpieczone wyjścia AUX1 i AUX2 dostarczające napięcie 27,6 V DC. Prąd wyjściowy ciągły wynosi 9,2 A, chwilowy (5 min) 10 A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przejście na zasilanie akumulatorowe (2 x 17 Ah połączone szeregowo). Obudowa metalowa w kolorze RAL 3001 (czerwonym) zamykana na zamek z kluczem, wyposażona w tamper otwarcia pokrywy. Stan pracy sygnalizowany jest za pomocą wskaźników LED sygnalizujących obecność napięcia sieciowego, napięcia na wyjściach AUX oraz awarię zbiorczą. Wersja 10 A wyposażona jest w wymuszone chłodzenie wentylatorem. Możliwa współpraca z opcjonalnymi modułami bezpiecznikowymi EN54C-LB4 i EN54C-LB8 oraz modułami sekwencyjnymi EN54C-LS4 i EN54C-LS8.

Parametry techniczne:

• Napięcie zasilania: 230 V AC / 50 Hz
• Napięcie wyjściowe: 27,6 V DC (22 V - 27,3 V DC praca buforowa / 20 V - 27,3 V DC praca bateryjna)
• Prąd wyjściowy ciągły (Imax a): 9,2 A
• Prąd wyjściowy chwilowy (Imax b, 5 min): 10 A
• Moc wyjściowa: 284 W
• Sprawność: 88%
• Pobór prądu: 1,62 A
• Prąd ładowania akumulatorów: 0,8 A
• Zalecana pojemność akumulatorów: 2 x 17 Ah
• Maksymalna pojemność akumulatorów: 2 x 20 Ah
• Tętnienia napięcia: 30 mV p-p
• Pobór prądu przez układy zasilacza (praca bateryjna): 85 mA
• Współczynnik kompensacji temperaturowej: -36 mV/°C (-5°C - +65°C)
• Zabezpieczenie OVP: U>32 V +/-2 V, automatyczny powrót
• Zabezpieczenie UVP: U<20 V (+/-2%) - odłączenie akumulatorów
• Maks. rezystancja obwodu akumulatorów: 300 mΩ
• Bezpiecznik FBAT: F12,5 A/250 V
• Bezpieczniki FAUX1 / FAUX2: F10 A/250 V / F10 A/250 V
• Wyjścia techniczne przekaźnikowe: EPS (zanik sieci AC, opóźnienie 10s), ALARM (awaria zbiorcza)
• Wejścia techniczne: EXTi (awaria zewnętrzna), TAMPER (otwarcie pokrywy)
• Sygnalizacja: wskaźniki LED (230 V AC, AUX, ALARM)
• Wymiary obudowy (SxWxG): 385 x 402 x 88+8 mm (+/-2 mm)
• Wymiary mocowania: 358 x 325 mm, 4 x fi 6 mm
• Miejsce na akumulatory: 375 x 180 x 80 mm (+/-2 mm)
• Masa netto/brutto: 5,6 / 5,8 kg
• Temperatura pracy: -5°C - +40°C
• Stopień ochrony: IP30
• Chłodzenie: wymuszone wentylatorem
• Montaż: natynkowy, obudowa metalowa RAL 3001 (czerwona), zamek na klucz
• Normy: EN54-4:1997+AC:1999+A1:2002+A2:2006, EN12101-10:2005+AC:2007
• Certyfikat: 1438-CPR-0628, świadectwo dopuszczenia 5222/2024
• Gwarancja: 3 lata

Zastosowanie:

Zasilacz EN54C-10A17 przeznaczony jest do bezprzerwowego zasilania urządzeń systemów sygnalizacji pożarowej oraz systemów kontroli rozprzestrzeniania dymu i ciepła wymagających stabilizowanego napięcia 24 V DC o wysokim poborze prądu. Certyfikacja zgodnie z EN54-4 i EN12101-10 umożliwia stosowanie w instalacjach objętych wymaganiami przepisów przeciwpożarowych. Dwa niezależnie zabezpieczone wyjścia AUX1 i AUX2 zapewniają oddzielne zasilanie poszczególnych urządzeń systemu. Możliwość rozbudowy o opcjonalne moduły bezpiecznikowe EN54C-LB4 lub EN54C-LB8 oraz moduły sekwencyjne EN54C-LS4 lub EN54C-LS8 pozwala na dostosowanie zasilacza do wymagań rozbudowanych systemów przeciwpożarowych.
