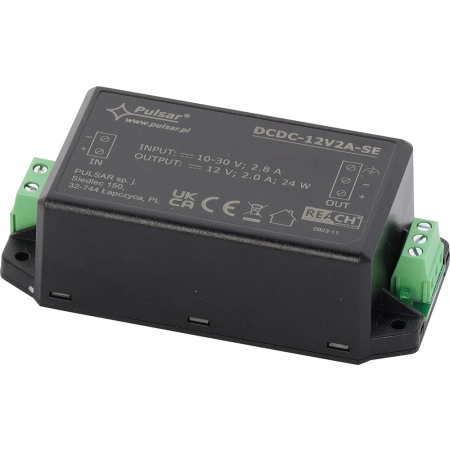

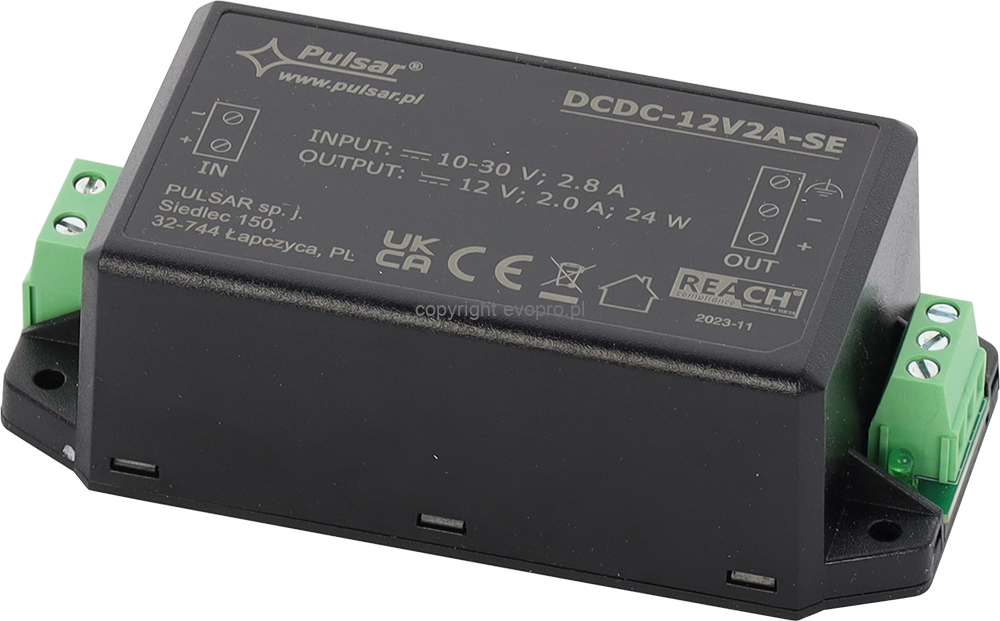

DC/DC 2A przetwornica podwyższająco-obniżająca napięcie DCDC-12V2A-SE

DCDC-12V2A-SE to przetwornica DC/DC podwyższająco-obniżająca (step-up/step-down) o mocy 24W, przeznaczona do stabilizacji napięcia 12V DC w systemach, gdzie napięcie wejściowe może być zarówno niższe, jak i wyższe od wyjściowego. Przetwornica przyjmuje napięcie wejściowe w zakresie 10-30V DC i dostarcza stabilizowane wyjście 12V DC/2A przy sprawności 89%. Wyposażona w zabezpieczenia przeciążeniowe OLP i przeciwzwarciowe SCP oraz sygnalizację optyczną LED; brak izolacji galwanicznej między wejściem a wyjściem (wspólny potencjał masy). Gwarancja wynosi 2 lata.

Parametry techniczne:

• Napięcie wejściowe: 10-30V DC
• Napięcie wyjściowe: 12V DC
• Prąd wyjściowy: 2A
• Moc wyjściowa: 24W
• Sprawność: 89%
• Zabezpieczenia: OLP (przeciążeniowe), SCP (przeciwzwarciowe)
• Sygnalizacja: optyczna LED
• Typ przetwornicy: podwyższająco-obniżająca (step-up/step-down, SE)
• Izolacja galwaniczna: brak (wspólny potencjał masy IN-/OUT-)
• Wymiary: 110 x 35 x 53 mm (+/-2 mm)
• Gwarancja: 2 lata

Zastosowanie:

DCDC-12V2A-SE przeznaczona jest przede wszystkim do stabilizacji napięcia 12V DC w systemach buforowych z podtrzymaniem akumulatorowym, gdzie napięcie w obwodzie waha się w szerokim zakresie w zależności od stanu naładowania akumulatora - typowy system 12V buforowy pracuje w zakresie ok. 10,5-13,8V, co obejmuje zarówno wartości niższe jak i wyższe od 12V. W odróżnieniu od przetwornic obniżających (SD), model SE stabilizuje napięcie wyjściowe niezależnie od kierunku różnicy między wejściem a wyjściem, co eliminuje problem niestabilnego zasilania urządzeń wrażliwych na wahania napięcia w systemach buforowych. Zakres wejściowy 10-30V DC czyni ją właściwą również dla instalacji 24V buforowych (zakres ok. 21-27,6V) zasilających urządzenia 12V. Brak izolacji galwanicznej między wejściem a wyjściem należy uwzględnić przy projektowaniu instalacji.
