AFG‑2004/2A 1L1G Centrala sterowania oddymianiem

AFG‑2004/2A 1L1G - Centrala oddymiania AFG

Centrala oddymiania AFG‑2004/2A 1L1G to autonomiczne urządzenie sterujące przeznaczone do obsługi systemów oddymiania i przewietrzania w budynkach mieszkalnych, usługowych i przemysłowych. Model ten należy do serii central AFG‑2004, które wyróżniają się stabilną pracą, wysoką niezawodnością oraz szeroką kompatybilnością z urządzeniami wykonawczymi stosowanymi w instalacjach bezpieczeństwa pożarowego.

Centrala dostarcza napięcie 24 V DC do napędów klap i okien oddymiających, zatrzasków elektromagnetycznych, siłowników trójprzewodowych klap PPOŻ, napędów drzwi napowietrzających oraz styczników wentylatorów oddymiających i napowietrzających. Model AFG‑2004/2A 1L1G obsługuje jedną linię oddymiania oraz jedną grupę przewietrzania, co czyni go idealnym rozwiązaniem dla małych i średnich obiektów, w których wymagana jest podstawowa funkcjonalność oddymiania i przewietrzania.

Centrala realizuje trzy tryby pracy:
PRACA NORMALNA – zmiana polaryzacji na wyjściach do sterowania siłownikami klap i okien oddymiających,
PRACA ZE – impuls 24 V DC przez 20 sekund do sterowania elektrowyzwalaczami lub zatrzaskami elektromagnetycznymi,
PRACA WEN – stałe napięcie 24 V DC do sterowania stycznikami lub falownikami wentylatorów.

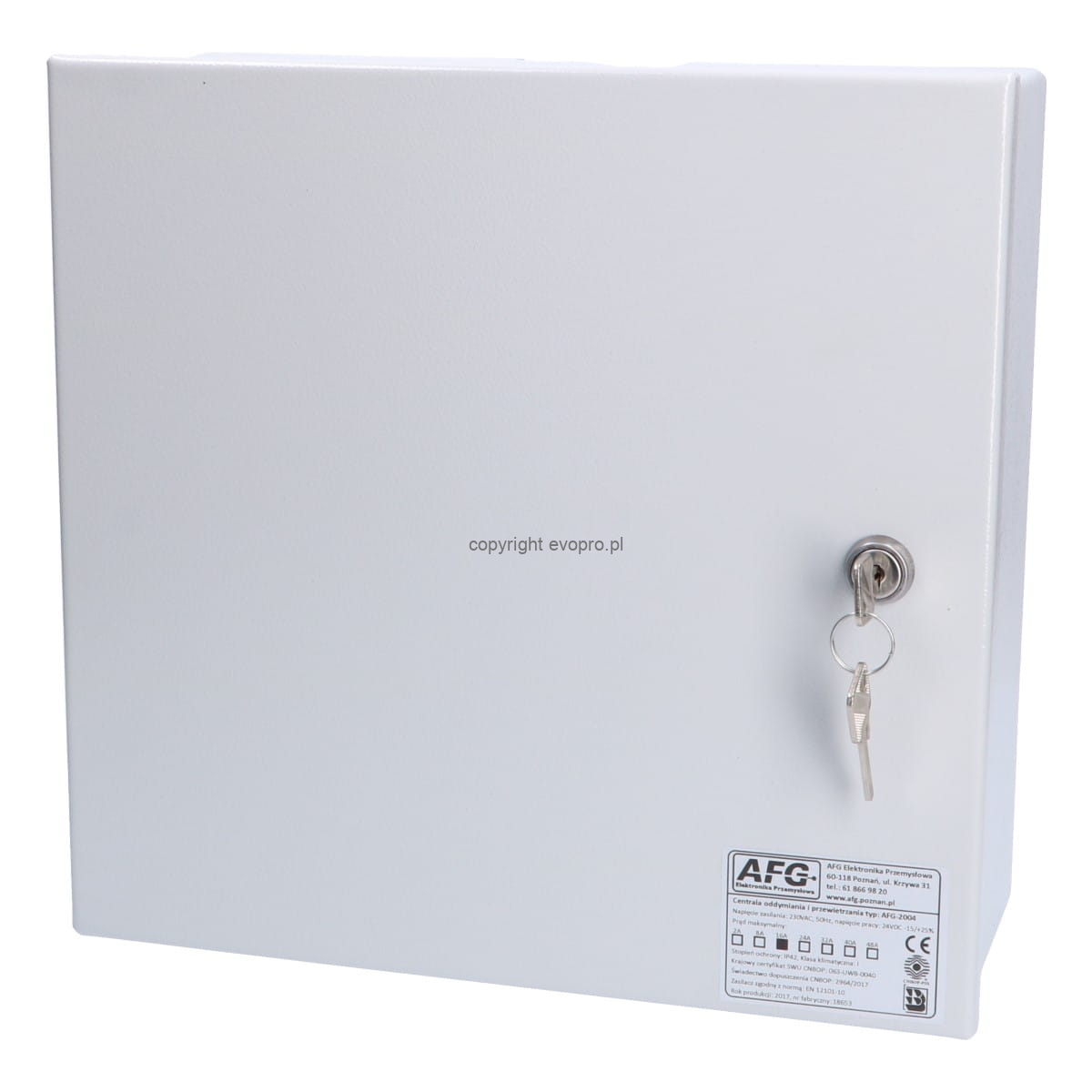

Urządzenie współpracuje z systemami sygnalizacji pożaru (SSP) oraz z systemem wizualizacji i nadzoru AFG‑com, co umożliwia integrację centrali z nadrzędnymi systemami bezpieczeństwa. Obudowa metalowa w kolorze RAL 7035 zapewnia trwałość i odporność mechaniczną, a kompaktowe wymiary ułatwiają montaż natynkowy.

Najważniejsze cechy i funkcje centrali AFG‑2004/2A 1L1G

• 1 linia oddymiania
• 1 grupa przewietrzania
• zasilanie i sterowanie napędów 24 V DC
• obsługa siłowników klap dymowych, okien oddymiających i klap PPOŻ
• tryby pracy: NORMALNA / ZE / WEN
• współpraca z SSP i systemem AFG‑com
• metalowa obudowa natynkowa, kolor RAL 7035
• zgodność z wymaganiami CNBOP (certyfikat, świadectwo dopuszczenia)
• możliwość sterowania napędami pneumatycznymi, sprężynowymi i elektrycznymi
• linie dozorowe do nadzoru elementów systemu

Parametry techniczne

• Typ: AFG‑2004/2A 1L1G
• Zasilanie: 230 V AC, 50 Hz
• Napięcie pracy: 24 V DC ±25%
• Obciążalność prądowa: 2 A
• Liczba linii oddymiania: 1
• Liczba grup przewietrzania: 1
• Linie dozorowe: 3 szt.
• Maks. liczba elementów w linii: 15
• Obudowa: metalowa, natynkowa, RAL 7035
• Stopień ochrony: IP30
• Wymiary: 315 × 305 × 160 mm
• Waga: 6 kg
• Akumulatory: 2 × 5 Ah
• Współpraca: SSP, AFG‑com
