AFG-2004/40A 1L4G+P Centrala sterowania oddymianiem

AFG‑2004/40A 1L4G+P (5×8A) - Centrala oddymiania AFG

Centrala oddymiania AFG‑2004/40A 1L4G+P (5×8A) to jeden z najbardziej zaawansowanych modeli serii AFG‑2004, zaprojektowany do obsługi rozbudowanych systemów oddymiania i przewietrzania w obiektach wielkokubaturowych, takich jak hale produkcyjne, centra logistyczne, galerie handlowe, biurowce czy obiekty użyteczności publicznej. Urządzenie pracuje jako autonomiczna centrala sterująca, zapewniając stabilne i niezawodne działanie instalacji bezpieczeństwa pożarowego nawet w najbardziej wymagających warunkach.

Centrala dostarcza napięcie 24 V DC do napędów klap i okien oddymiających, siłowników trójprzewodowych klap PPOŻ, zatrzasków elektromagnetycznych, napędów drzwi napowietrzających oraz styczników lub falowników wentylatorów oddymiających i napowietrzających. Wersja 40‑amperowa (5×8 A) oferuje największy zapas mocy w całej serii AFG‑2004, umożliwiając obsługę dużych, wieloskrzydłowych klap oddymiających oraz instalacji wymagających bardzo wysokiego obciążenia prądowego.

Model AFG‑2004/40A 1L4G+P obsługuje jedną linię oddymiania oraz cztery niezależne grupy przewietrzania, a rozszerzenie „+P” umożliwia współpracę z elementami pneumatycznymi i sprężynowymi. Dzięki temu centrala może sterować zarówno klasycznymi siłownikami elektrycznymi, jak i napędami wymagającymi dodatkowych modułów pneumatycznych.

Centrala realizuje trzy tryby pracy:

• PRACA NORMALNA - zmiana polaryzacji na wyjściach do sterowania siłownikami klap i okien oddymiających.
• PRACA ZE - impuls 24 V DC przez 20 sekund do sterowania elektrowyzwalaczami lub zatrzaskami elektromagnetycznymi.
• PRACA WEN - stałe napięcie 24 V DC do sterowania stycznikami lub falownikami wentylatorów oddymiających i napowietrzających.

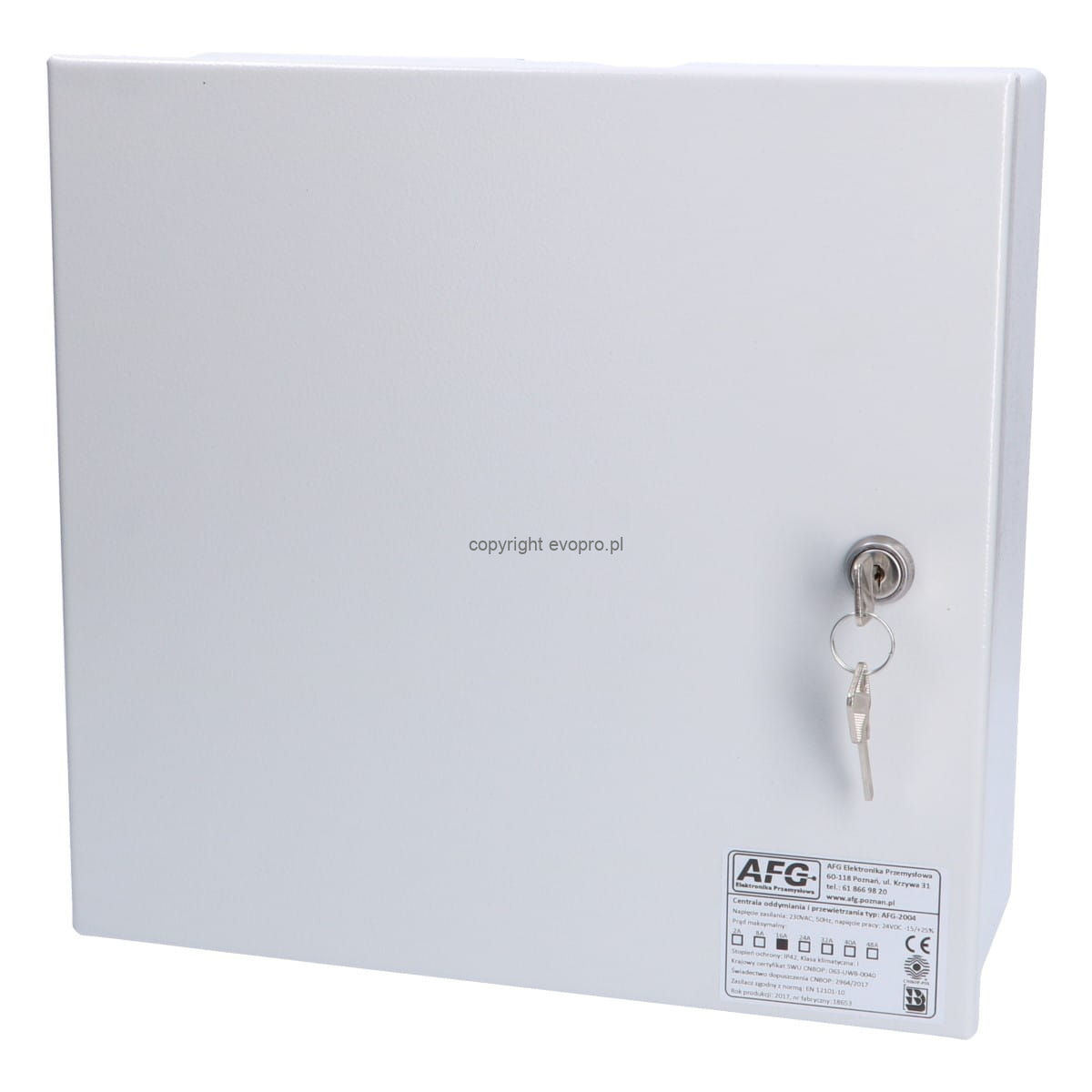

Urządzenie współpracuje z systemami sygnalizacji pożaru (SSP) oraz z systemem wizualizacji i nadzoru AFG‑com, co umożliwia integrację centrali z nadrzędnymi systemami bezpieczeństwa. Metalowa obudowa w kolorze RAL 7035 zapewnia wysoką trwałość, odporność mechaniczną oraz estetyczny wygląd, a kompaktowe wymiary ułatwiają montaż natynkowy.

Model AFG‑2004/40A 1L4G+P wyposażony jest w miejsce na 2 akumulatory 9 Ah, co zapewnia długi czas podtrzymania systemu w trybie awaryjnym i gwarantuje ciągłość działania nawet przy zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje centrali AFG‑2004/40A 1L4G+P (5×8A)

• 1 linia oddymiania
• 4 niezależne grupy przewietrzania
• najwyższa obciążalność prądowa w serii: 40 A (5×8 A)
• rozszerzenie „+P” – obsługa elementów pneumatycznych i sprężynowych
• zasilanie i sterowanie napędów 24 V DC
• obsługa siłowników klap dymowych, okien oddymiających i klap PPOŻ
• tryby pracy: NORMALNA / ZE / WEN
• współpraca z SSP i systemem AFG‑com
• metalowa obudowa natynkowa, kolor RAL 7035
• zgodność z wymaganiami CNBOP (certyfikat, świadectwo dopuszczenia)
• linie dozorowe do nadzoru elementów systemu
• możliwość zastosowania akumulatorów 9 Ah

Parametry techniczne

• Typ: AFG‑2004/40A 1L4G+P (5×8A)
• Zasilanie: 230 V AC, 50 Hz
• Napięcie pracy: 24 V DC ±25%
• Obciążalność prądowa: 40 A (5×8 A)
• Liczba linii oddymiania: 1
• Liczba grup przewietrzania: 4
• Linie dozorowe: 3 szt.
• Maks. liczba elementów w linii: 15
• Obudowa: metalowa, natynkowa, RAL 7035
• Stopień ochrony: IP30
• Wymiary: 315 × 305 × 160 mm
• Waga: 9 kg
• Akumulatory: 2 × 9 Ah
• Współpraca: SSP, AFG‑com
